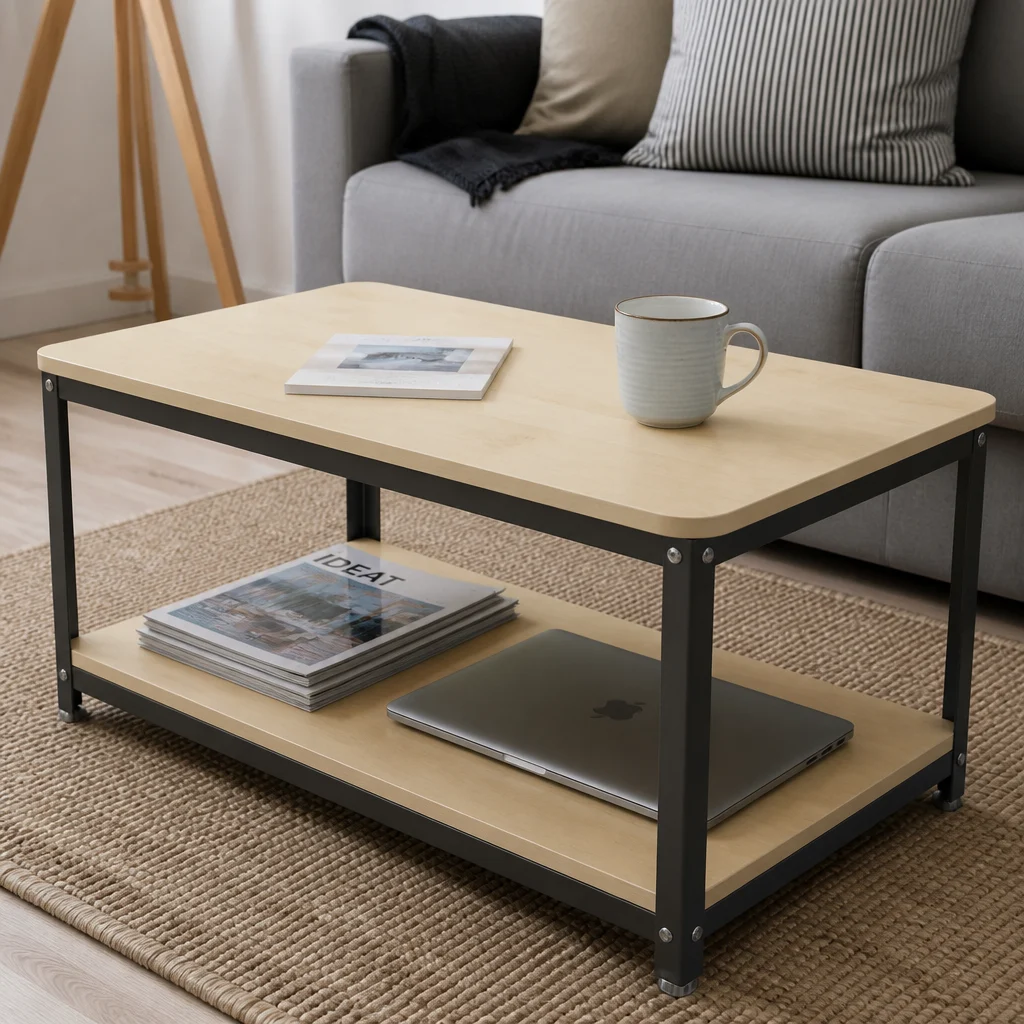

Этот проект уровня мастер — журнальный (кофейный) столик с фанерной столешницей, нижней полкой-органайзером и каркасом из металлического уголка. Он собирается из остатков фанеры толщиной 18 мм и обрезков стального уголка, которые часто остаются после ремонта. Никакой сварки и станков не требуется: каркас собирается на болтах и саморезах по металлу, фанера кроится ручной циркулярной пилой и лобзиком. Реально уложиться в один длинный уикенд с учётом времени на высыхание лака.
Готовый столик имеет габариты примерно 900×500 мм при высоте 420 мм — стандартная высота для дивана. Нижняя полка приподнята над полом на 80 мм, чтобы под ней можно было оставить ноутбук или журналы. Перед тем как переносить размеры на материал, обязательно сверьте их с фактическими обрезками: длину царг и полок подгоняйте под то, что есть в мастерской, сохраняя пропорции.
Если вы хотите заранее прикинуть, как столешница, тон лака и металл будут смотреться в вашей комнате, удобно собрать сцену в онлайн-конструкторе HBlocks Design и подобрать оттенки до закупки расходников.

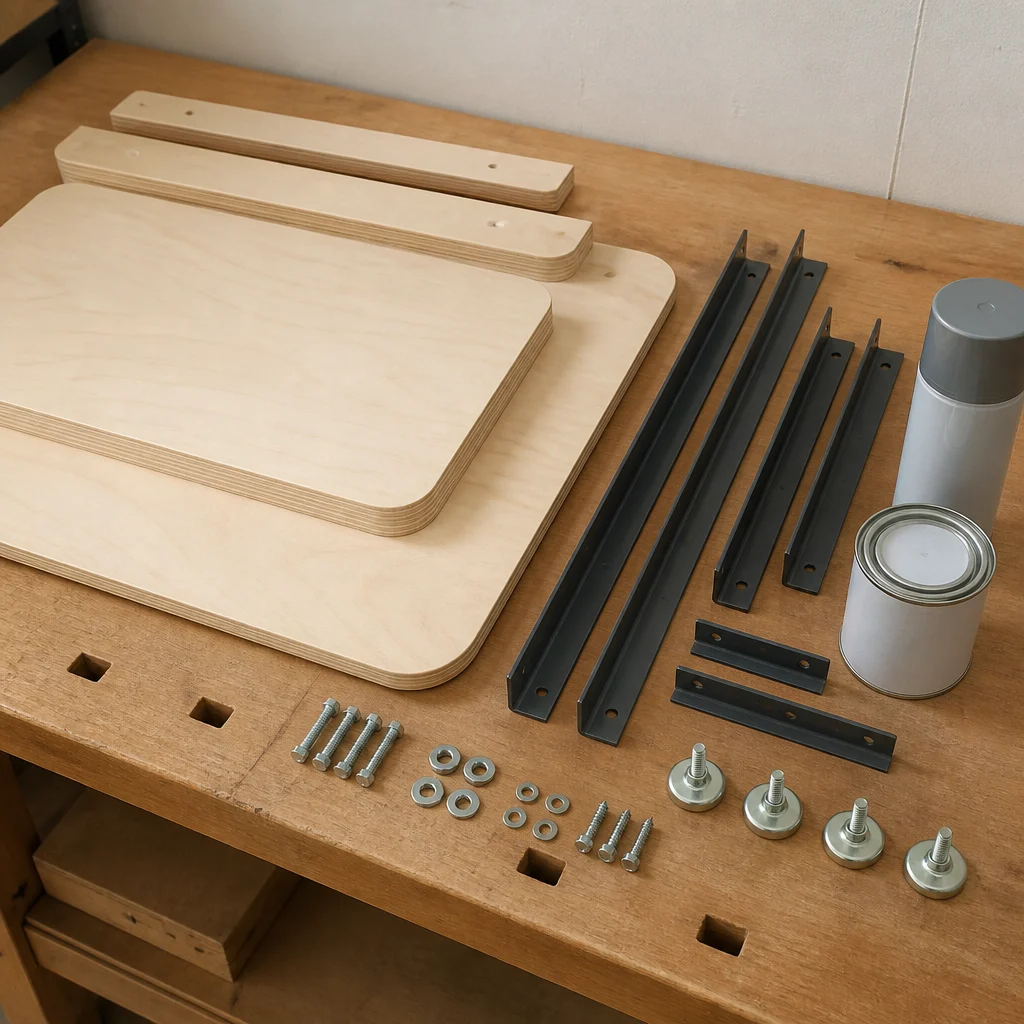

Материалы и инструменты
Основа конструкции — рама из стального уголка 30×30×3 мм (хватит обрезков от 3 м), столешница и полка из фанеры 18 мм. Соединения металл-металл — на болтах М6, металл-фанера — на саморезах по металлу с буром.
| Наименование | Кол-во | Размер / характеристика |
|---|---|---|
| Фанера ФК/ФСФ (столешница) | 1 шт | 900×500×18 мм |
| Фанера 18 мм (полка) | 1 шт | 760×360×18 мм |
| Уголок стальной 30×30×3 мм | ~5,2 м | обрезки от ремонта |
| Болт М6×20 с гайкой и шайбой | 16 компл. | оцинкованные |
| Саморез по металлу с буром 4,2×25 | 20 шт | под фанеру к уголку |
| Грунт по металлу + краска | 1 балл. | матовый чёрный/графит |
| Лак по дереву (матовый/полумат) | 0,5 л | акрил или ПУ на водной основе |
| Регулируемые подпятники М8 | 4 шт | с площадкой |
Инструменты: дрель/шуруповёрт, набор свёрл по металлу (4,2 и 6,5 мм) и перо/коронка по дереву, ручная циркулярная пила, лобзик, болгарка с отрезным и зачистным кругом, шлифмашина, струбцины (4 шт), угольник, уровень, рулетка, керн.

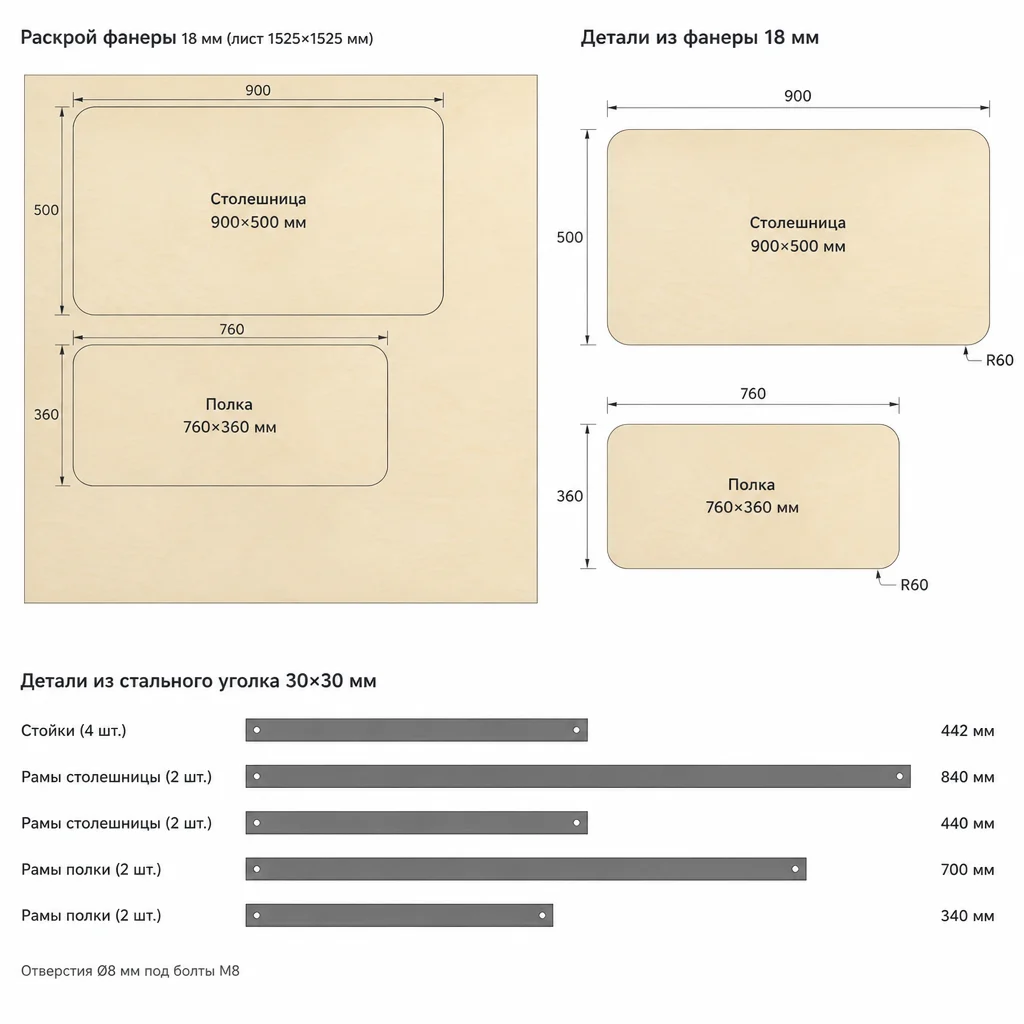

Раскрой / деталировка
Сначала режем металл, потом фанеру — так проще подогнать фанеру по факту собранной рамы. Все длины уголка указаны как итоговые после торцовки болгаркой; добавьте по 1–2 мм припуска на зачистку.
| Деталь | Материал | Длина | Ширина | Толщина | Кол-во |
|---|---|---|---|---|---|
| Царга длинная (верх) | уголок 30×30 | 880 мм | 30 мм | 3 мм | 2 |
| Царга короткая (верх) | уголок 30×30 | 440 мм | 30 мм | 3 мм | 2 |
| Ножка | уголок 30×30 | 400 мм | 30 мм | 3 мм | 4 |
| Опора полки (длинная) | уголок 30×30 | 760 мм | 30 мм | 3 мм | 2 |
| Опора полки (короткая) | уголок 30×30 | 360 мм | 30 мм | 3 мм | 2 |
| Столешница | фанера 18 | 900 мм | 500 мм | 18 мм | 1 |
| Полка | фанера 18 | 760 мм | 360 мм | 18 мм | 1 |
Фанеру режьте циркуляркой по направляющей шине или ровной рейке, прижатой струбцинами: это даёт чистый рез без сколов. Лицевую сторону кладите вниз, если у пилы зуб «на скол» снизу. Углы столешницы скруглите лобзиком радиусом 20 мм по шаблону — так столик безопаснее у дивана.
Сборка

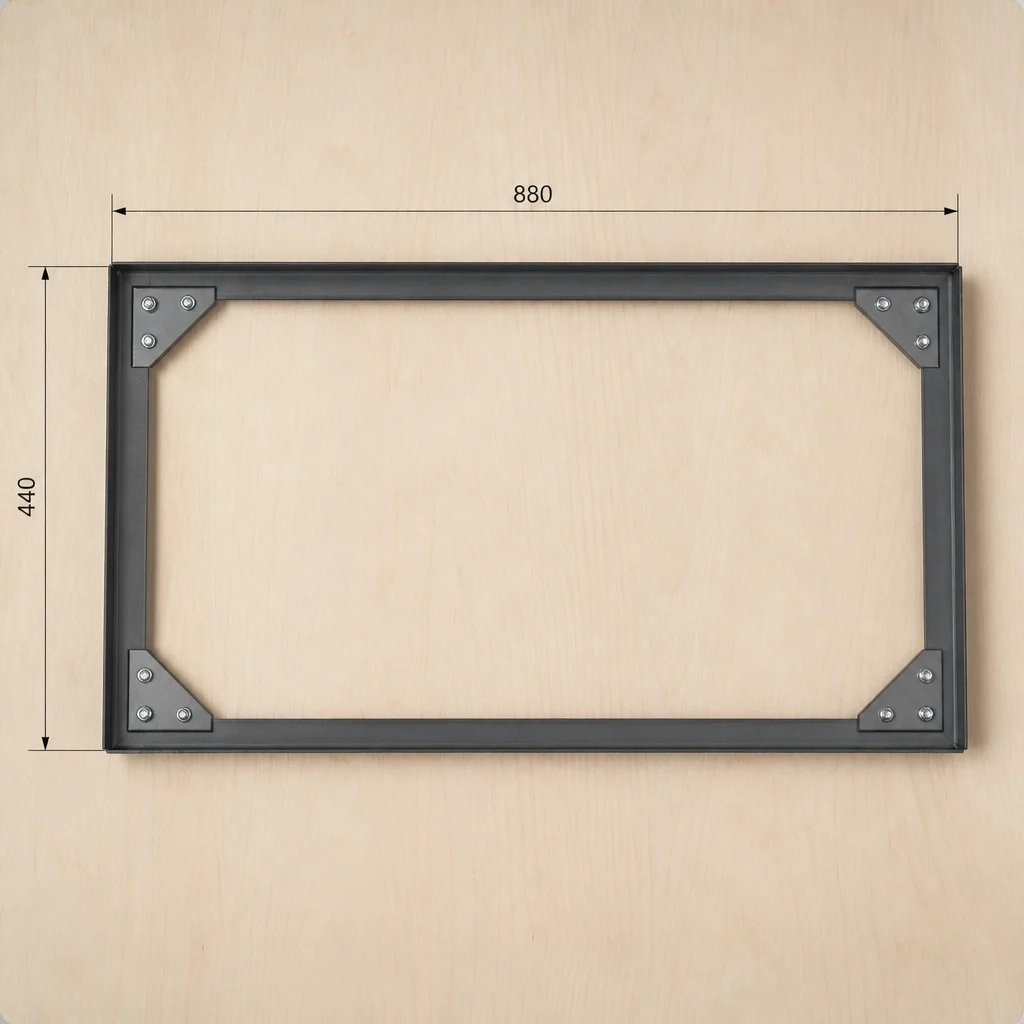

Этап 1. Верхняя рама из уголка (1,5–2 ч)
Рама собирается «коробом»: две длинные и две короткие царги стыкуются углами. Сварки нет — каждый угол стягивается через накладную косынку из обрезка уголка двумя болтами М6. Сначала торцуем все детали болгаркой строго под 90°, зачищаем заусенцы.
- Выложите 4 царги на ровном столе «коробом» так, чтобы одна полка каждого уголка смотрела вверх (горизонтально) — она станет опорой под фанеру.
- В каждом углу состыкуйте торцы вплотную, проверьте угольником прямой угол и зафиксируйте струбцинами.
- Из обрезка уголка нарежьте 4 косынки по 60 мм. Приложите изнутри угла, накерните и просверлите сквозные отверстия 6,5 мм через косынку и обе царги.
- Стяните углы болтами М6×20 с шайбами и гайками — по 2 болта на угол. Контроль: диагонали короба должны совпасть с разницей не более 1,5 мм.

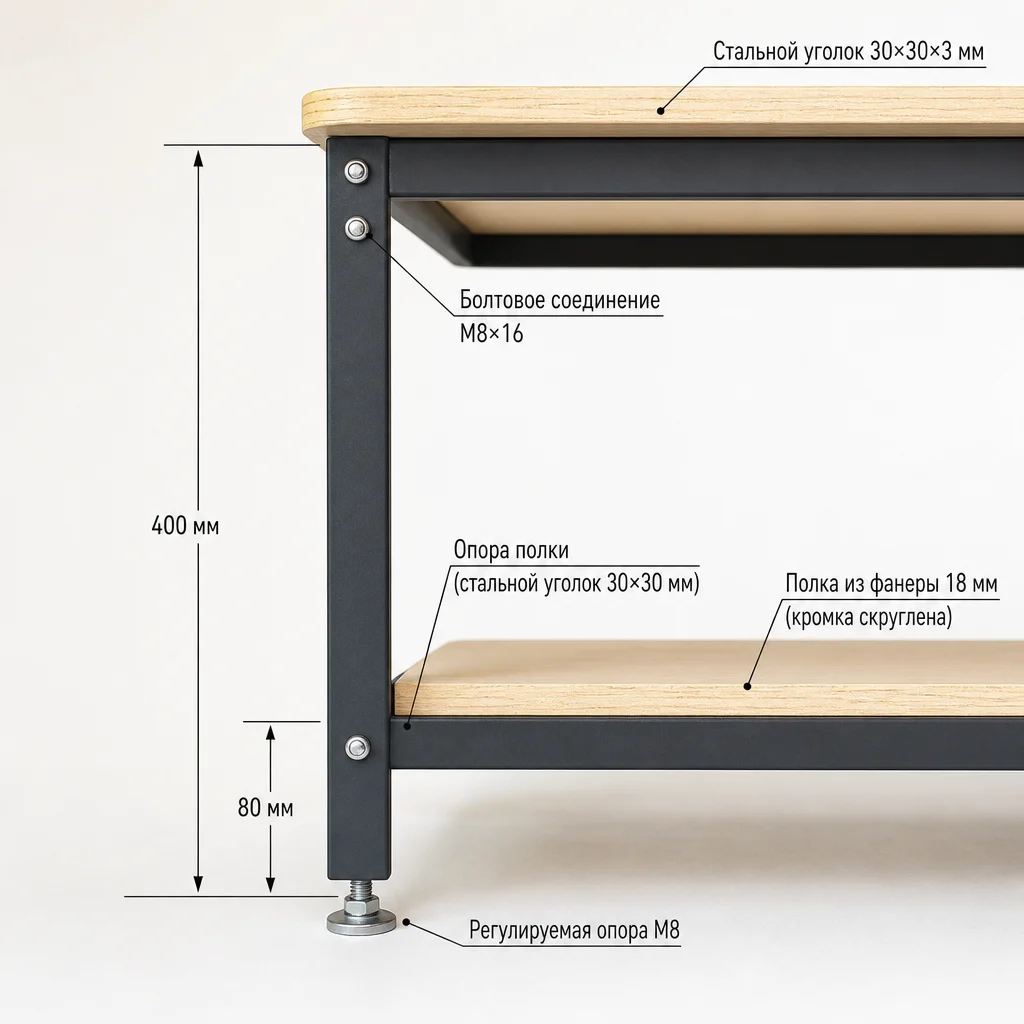

Этап 2. Ножки и опоры полки (1,5–2 ч)
Ножки крепятся в углах рамы вертикально, опоры полки образуют второй короб на высоте 80 мм от пола.
- Приставьте ножку изнутри к углу рамы так, чтобы две полки уголков совпали в нахлёст. Просверлите 2 отверстия 6,5 мм и стяните болтами М6×20.
- Повторите для всех 4 ножек. Поставьте каркас на ровный пол и проверьте уровнем горизонт верхней рамы в двух направлениях.
- Опоры полки (760 и 360 мм) соберите вторым коробом и закрепите болтами к ножкам на высоте 80 мм от низа. Полка уголка опор смотрит внутрь — на неё ляжет фанера полки.
- В нижний торец каждой ножки установите регулируемый подпятник: просверлите и зафиксируйте гайку М8 через распорный болт, вкрутите ножку-винт. Это компенсирует неровный пол.
Этап 3. Установка фанеры (1 ч + покраска отдельно)
- Уложите столешницу 900×500 на верхнюю раму так, чтобы свес был равномерным со всех сторон (~10 мм). Прижмите струбцинами.
- Снизу через горизонтальные полки царг просверлите 8 отверстий и притяните фанеру саморезами 4,2×25 по металлу. Шляпки не должны выходить за металл.

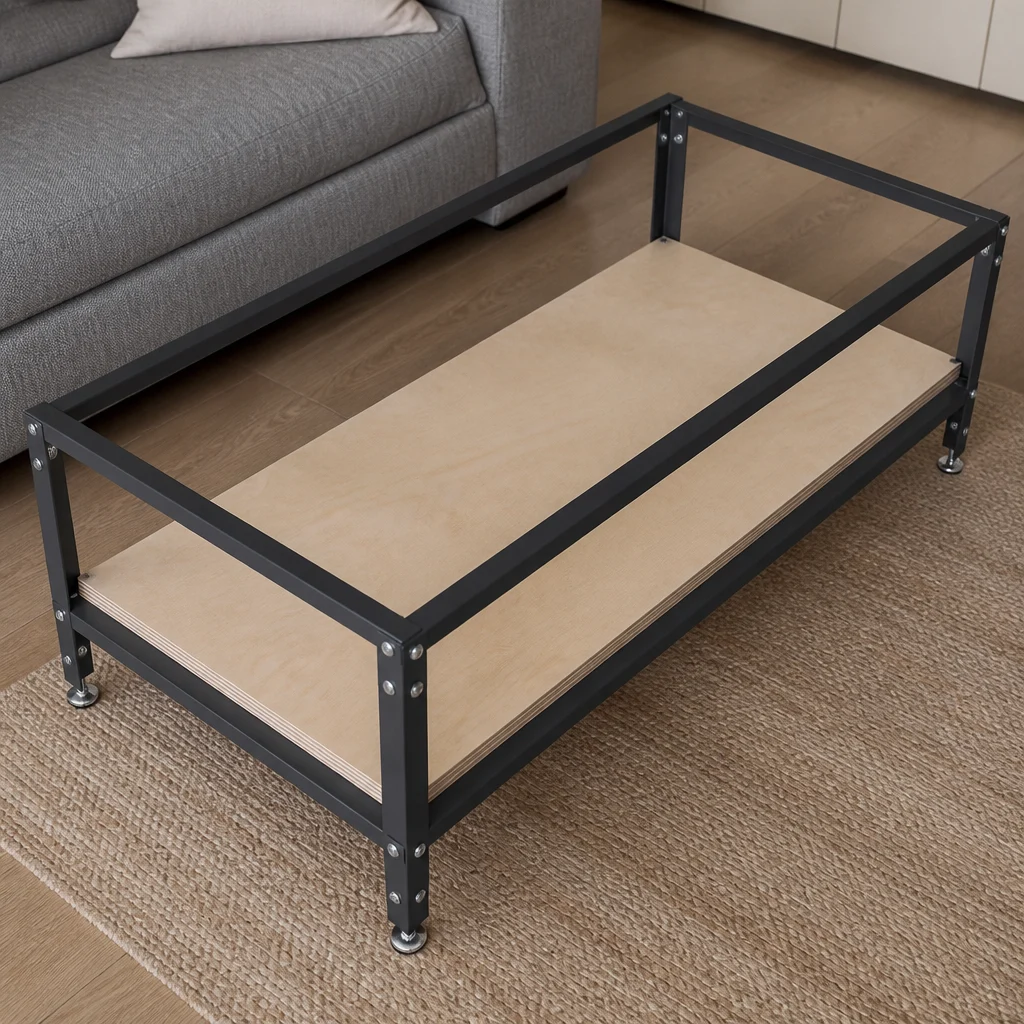

- Полку 760×360 уложите на нижний короб и закрепите 6–8 саморезами снизу аналогично. Зазор по периметру 2–3 мм для удобства установки.
- Контроль: качните столик за угол — люфта быть не должно. Если шатается, подтяните болты в косынках и узле ножки.
Финишная обработка
Металл и дерево обрабатываются раздельно — лучше до финальной сборки, тогда подкрашивать придётся только царапины. Металл: зачистите болгаркой ржавчину и окалину, обезжирьте, нанесите грунт по металлу, затем 2 слоя матовой краски (графит или чёрный). Сушка между слоями — по инструкции на баллоне.

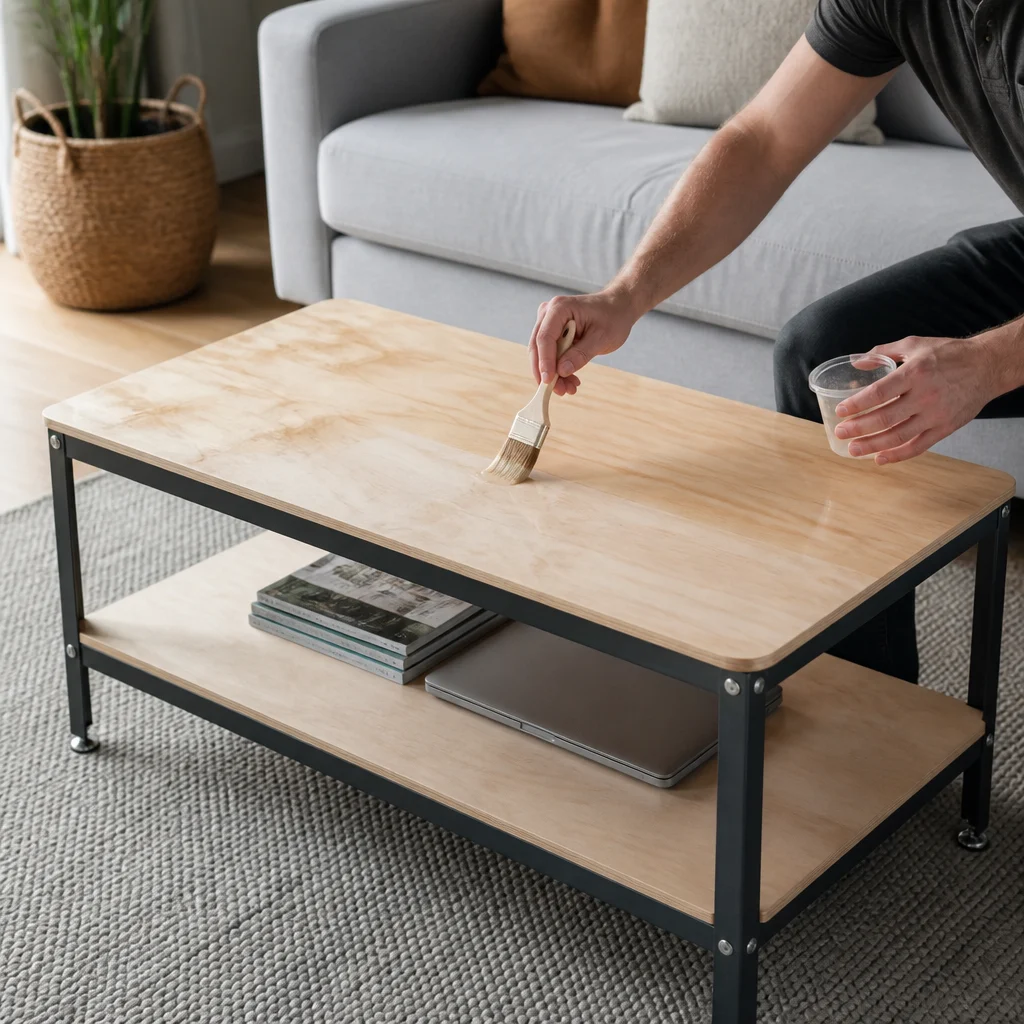

Фанера: пройдите кромки и пласти шлифмашиной зерном 120, затем 180, обеспыльте. Нанесите 2–3 слоя лака на водной основе с промежуточной шлифовкой зерном 240 «по ворсу». Для тёплого тона можно сначала пройти морилкой. Торцы фанеры впитывают сильнее — дайте им дополнительный слой, иначе кромка будет шершавой.
- Типичная ошибка: крепить фанеру сверху саморезами с лицевой стороны — шляпки портят вид. Крепите только снизу.
- Типичная ошибка: экономить на зачистке заусенцев металла — порежетесь и краска ляжет пятнами.
- Типичная ошибка: собирать раму без контроля диагоналей — столешница встанет с перекосом.
Ориентировочные сроки: металл (раскрой, рама, ножки) — день 1; покраска и сушка — вечер дня 1; раскрой и шлифовка фанеры — утро дня 2; лакировка с межслойной сушкой — день 2–3; финальная сборка — час в день 3. Итого комфортно за выходные с захватом одного будничного вечера.
