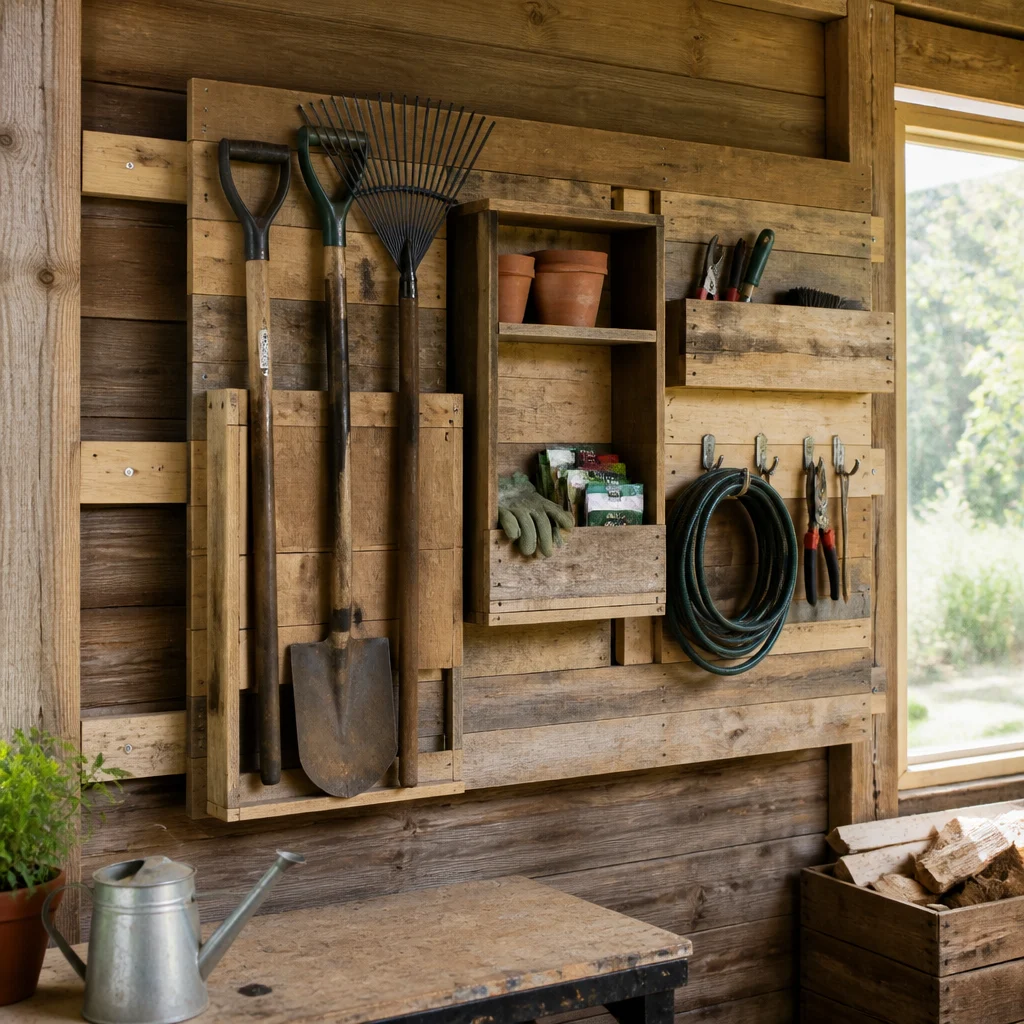

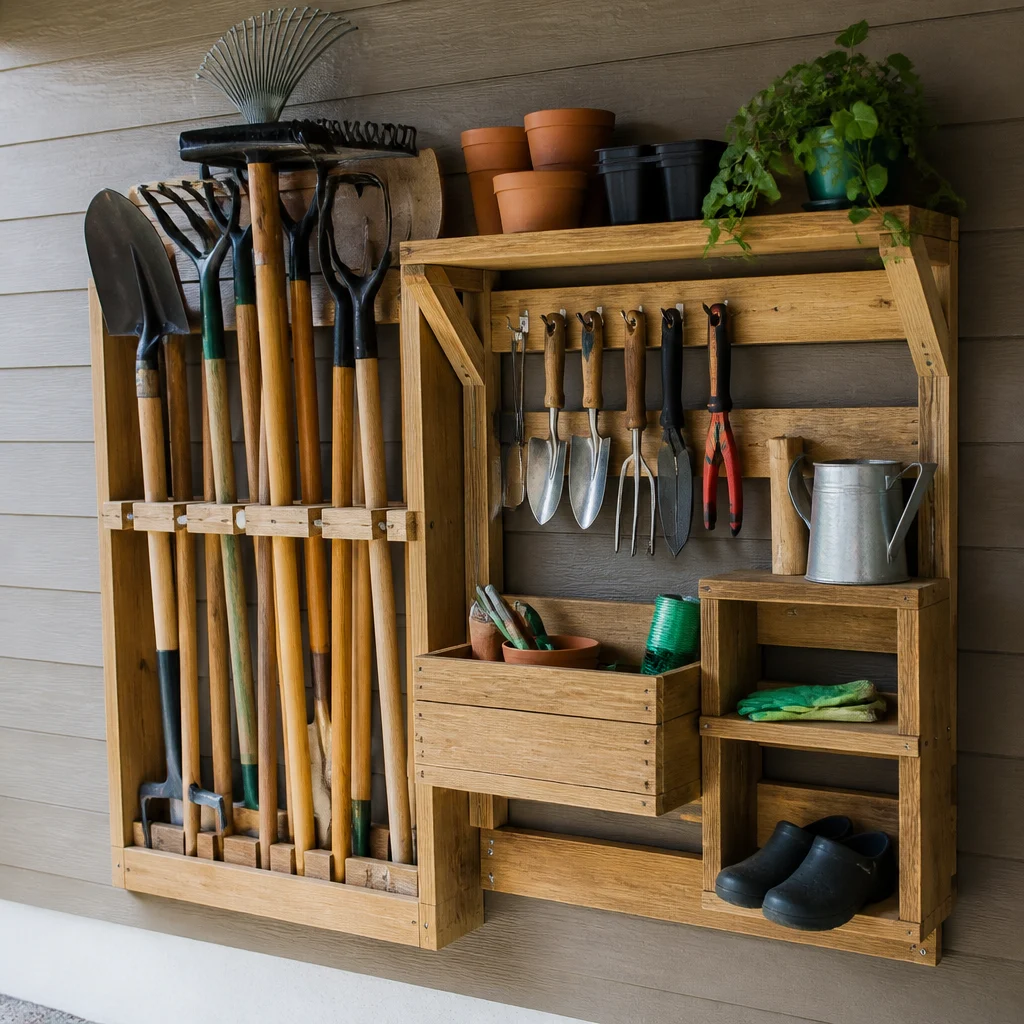

Зачем нужна модульная система, а не одна полка
Лопаты, грабли, тяпки, секаторы, моток шланга, мешки с грунтом — садовый инвентарь имеет привычку накапливаться и расползаться по углам сарая или вдоль забора. Одна прибитая полка проблему не решает: инструмент разный по длине и весу, и ему нужны разные типы держателей. Модульная система хороша тем, что собирается из независимых блоков, которые навешиваются на общую несущую рейку. Сегодня вам нужен модуль для длинных черенков, через месяц добавите ящик для мелочёвки или крючки под шланг — система растёт вместе с вашими задачами.
Главный плюс для тех, кто работает «из остатков»: модули небольшие, и каждый собирается из обрезков, которые обычно остаются после стройки или ремонта забора, террасы, грядок. Доски разной длины и сечения здесь не недостаток, а норма — модульность как раз и придумана под разнокалиберный материал.

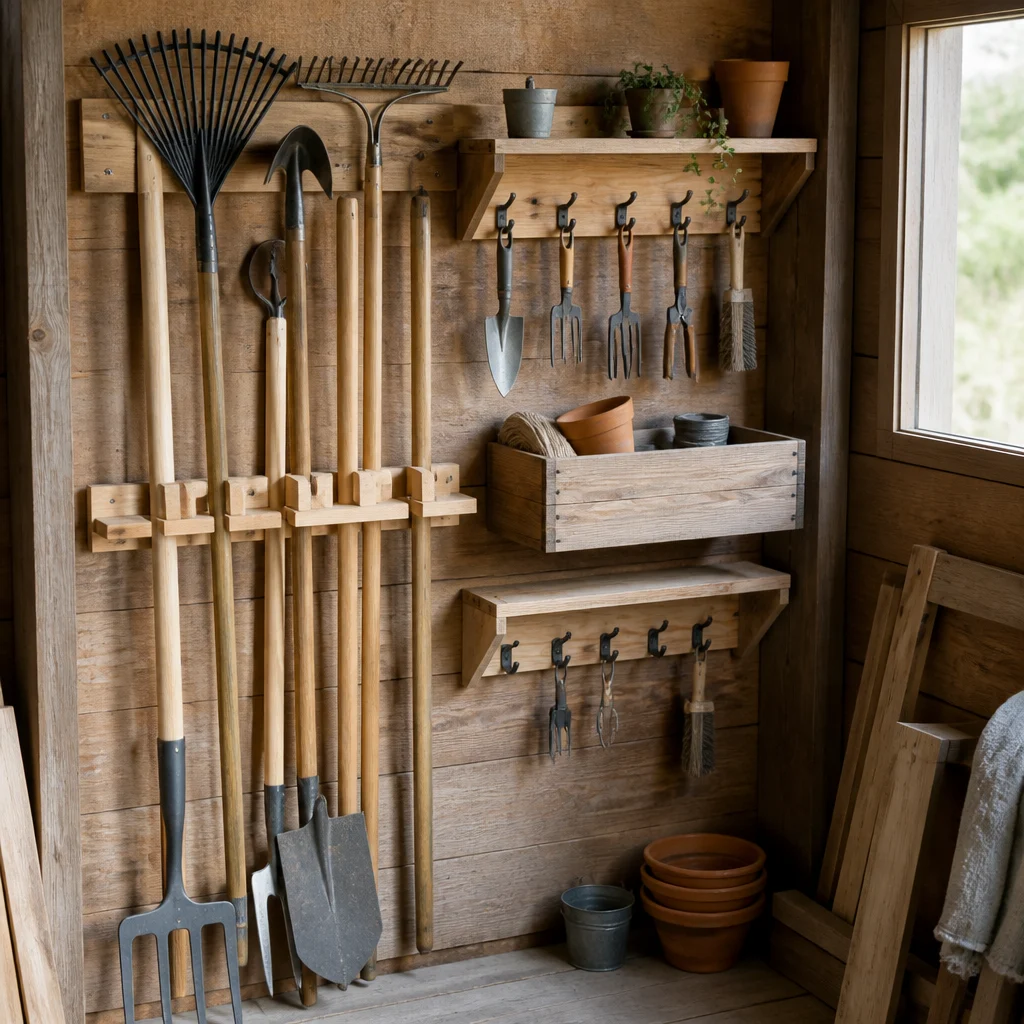

Уровень, сроки и что понадобится
Уровень сложности — средний. Проект реально собрать за один-два выходных опытному любителю. Это не одна доска с гвоздём: вы делаете несущую систему монтажных реек и три-четыре сменных модуля с разной логикой крепления, то есть полноценный функциональный объект для сада.

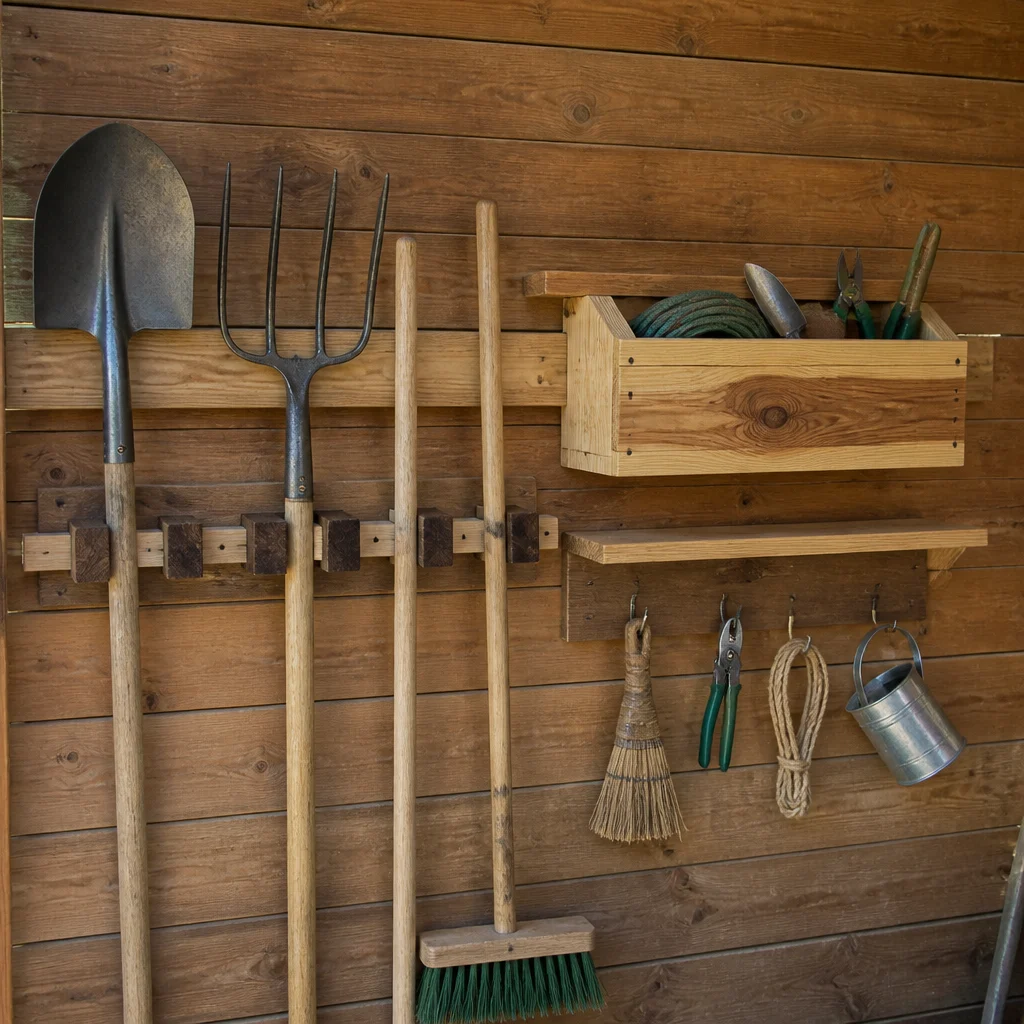

Материалы (всё из остатков)
- Доска обрезная 20×100–120 мм — обрезки от 30 см и длиннее (для модулей и полок).
- Брусок 40×40 или 45×45 мм — на несущие монтажные рейки и каркас.
- Фанера или ОСП 10–15 мм — задние стенки модулей, дно ящиков.
- Рейка тонкая 20×40 мм — на держатели черенков и планки.
- Саморезы по дереву 4×40 и 4×60, мебельные уголки, несколько крючков-саморезов.
- Пропитка или фасадное масло, наружная краска по желанию.

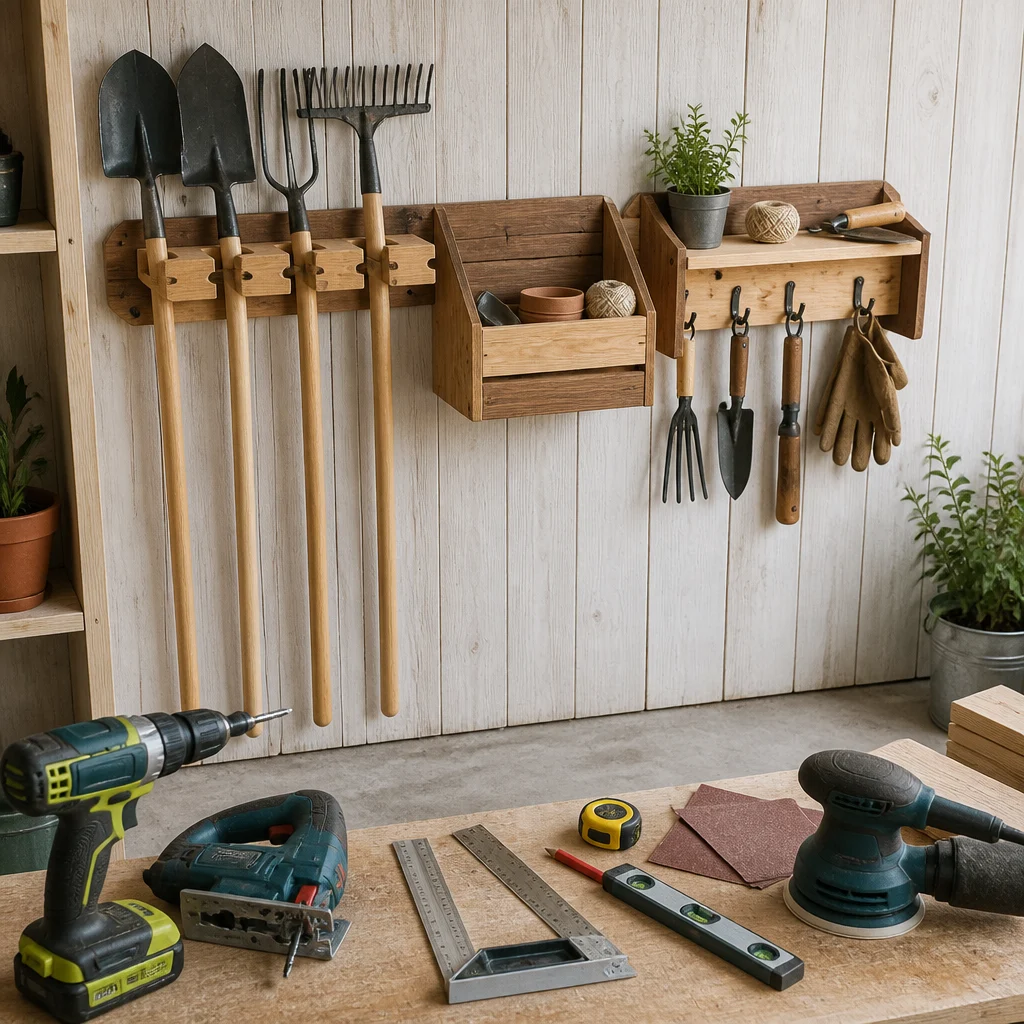

Инструменты
- Шуруповёрт, сверло-зенковка.
- Лобзик или ножовка, для скруглений — лобзик.
- Рулетка, угольник, карандаш, строительный уровень.
- Наждачка или эксцентриковая шлифмашина.

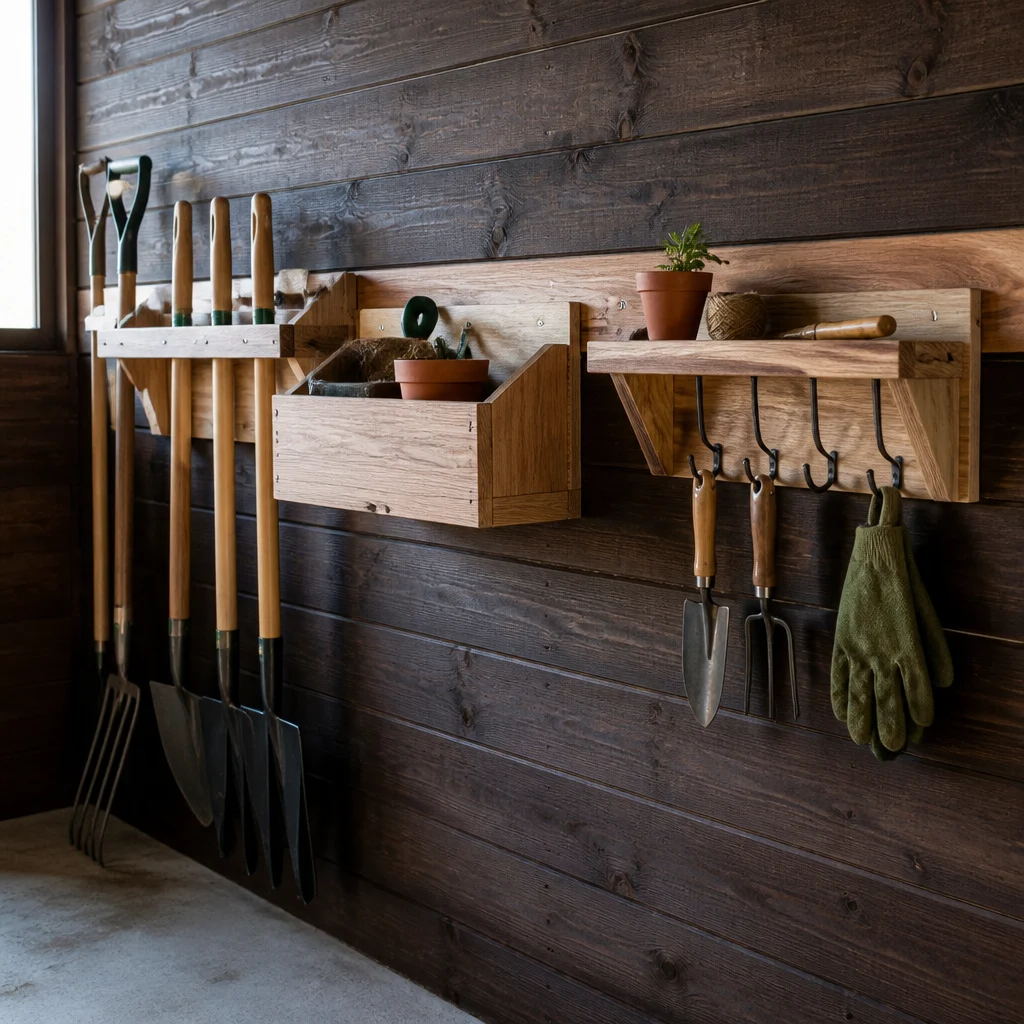

Принцип системы: несущая шина + сменные модули
В основе — французская планка (French cleat): на стену горизонтально крепятся рейки со скосом 45°, а на тыльной стороне каждого модуля стоит ответная рейка с обратным скосом. Модуль просто навешивается сверху и держится собственным весом, его можно снять и переставить за секунды без шуруповёрта. Это самая надёжная и при этом «модульная» логика навески — именно она делает систему по-настоящему гибкой.
РАЗРЕЗ соединения French cleat (вид сбоку)
СТЕНА МОДУЛЬ
| |
|\____________ |
\ |
\___________ |
\__________| ← скосы 45° (рейка на стене + на модуле)
модуль держится весом, снятие — вверх

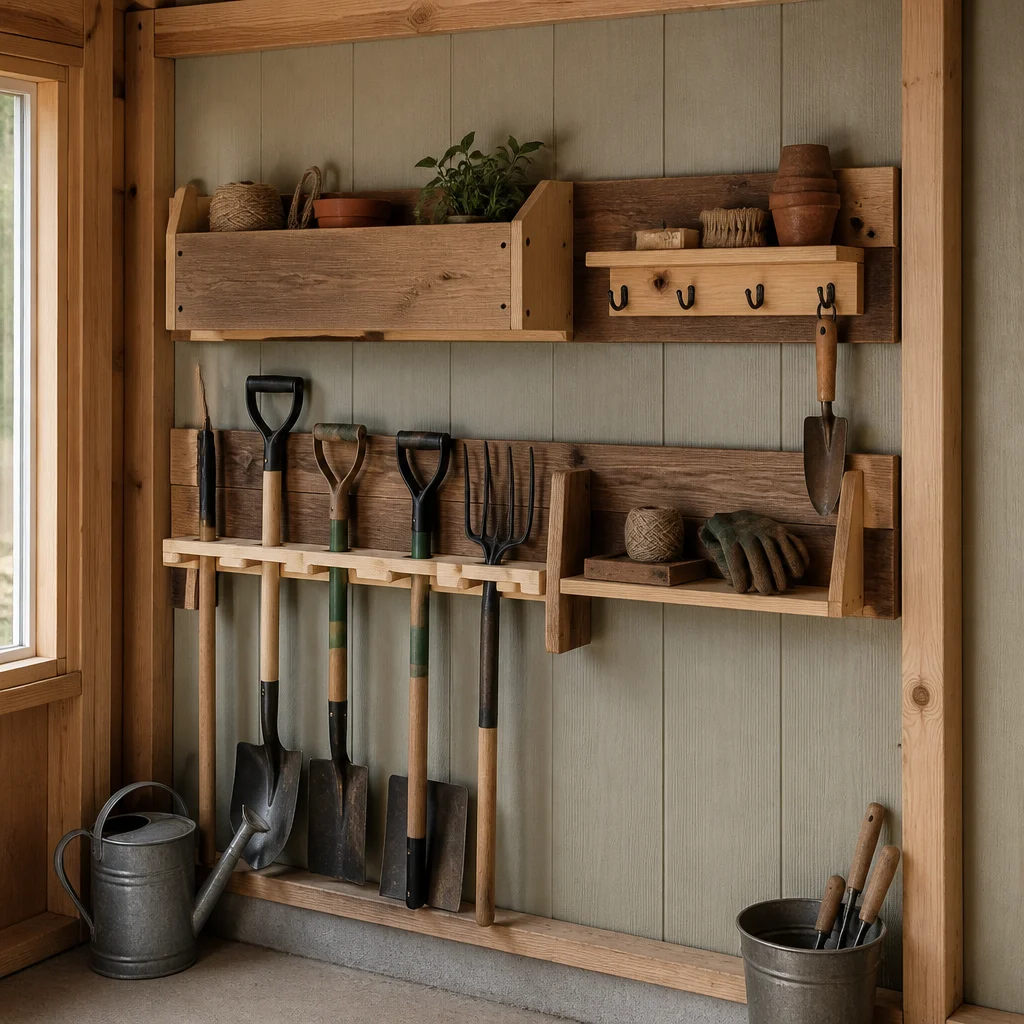

Размеры и деталировка
Размеры рассчитаны на стандартную секцию шириной ~1000 мм и высоту навески ~1200 мм. Перед распилом обязательно подгоните все детали под фактические обрезки и под свободную стену сарая — цифры ниже это ориентир, а не закон.
| Деталь | Кол-во | Сечение / толщина | Длина, мм |
|---|---|---|---|
| Несущая рейка стены (скос 45°) | 3 | 20×90 мм | 1000 |
| Ответная рейка модуля | 4 | 20×90 мм | от 250 до 950 |
| Задняя стенка модуля | 4 | фанера 12 мм | по модулю |
| Боковина модуля-ящика | 2 | 20×120 мм | 300 |
| Дно ящика | 1 | фанера 12 мм | 950×280 |
| Планка-держатель черенков | 2 | 20×40 мм | 900 |
| Полка короткая | 1–2 | 20×120 мм | 950 |

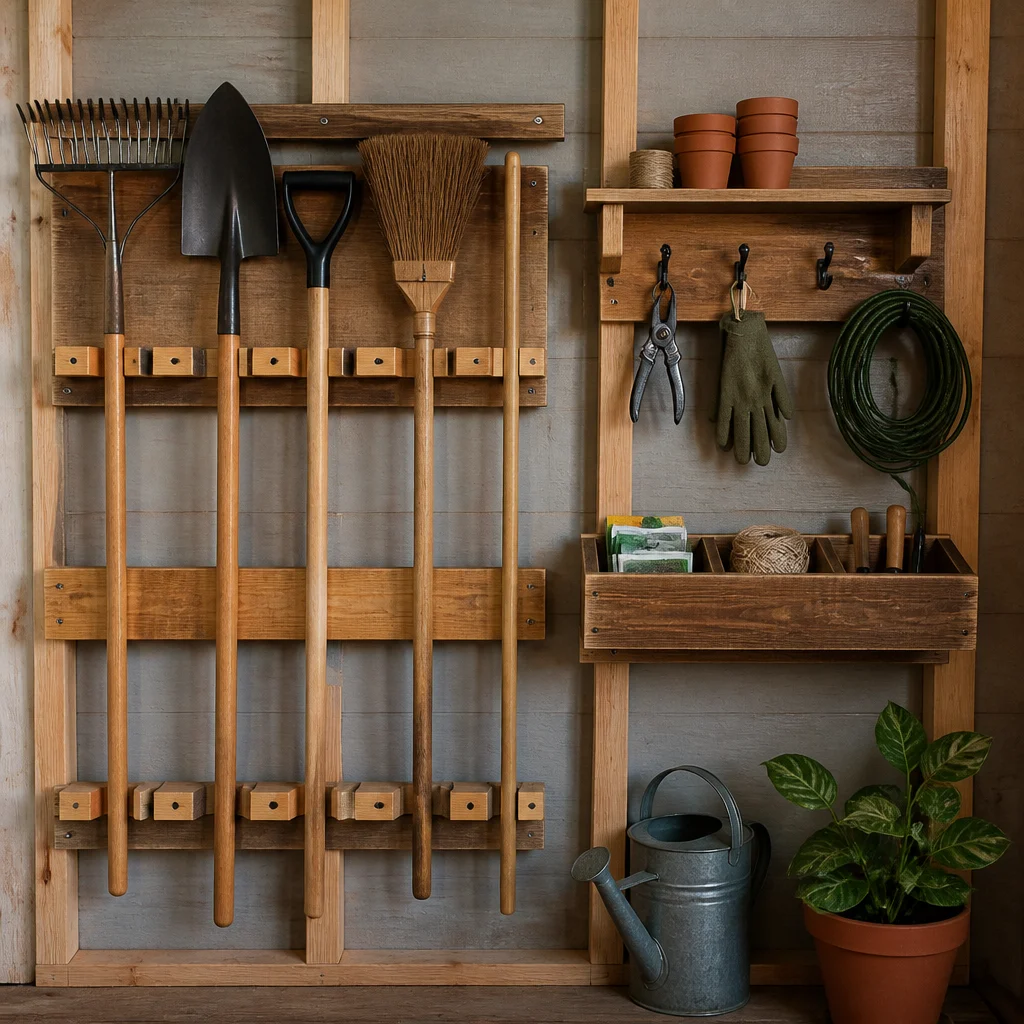

Схема сборки
Этап 1. Несущая шина на стене
- Распилите три монтажные рейки и снимите на одной длинной кромке скос 45° (лобзиком с наклонной подошвой или рубанком).
- Прикрутите рейки горизонтально к стене сарая саморезами 4×60 в стойки каркаса, скосом вверх и наружу. Шаг по высоте — около 350–400 мм. Каждую рейку выставьте по уровню.
- Проверьте, что навесная плоскость ровная: рейки лежат в одной вертикали.

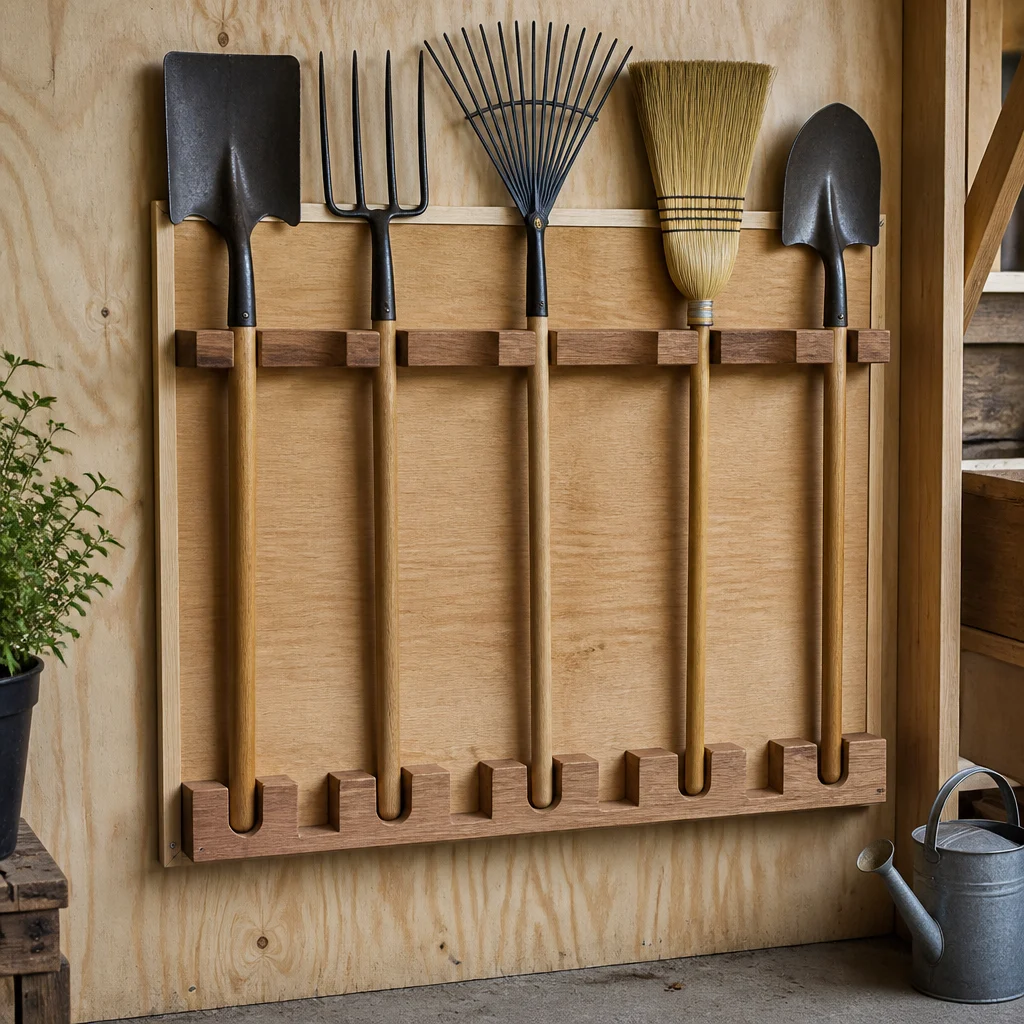

Этап 2. Модуль для длинных черенков (лопаты, грабли, метла)
- На фанерную заднюю стенку (примерно 950×400 мм) сверху прикрутите ответную рейку со скосом — это «замок» навески.
- Снизу закрепите две планки-держателя 20×40 мм с пропилами-вырезами под черенки: на нижней планке делаете U-образные пазы лобзиком, верхняя планка с пазами держит черенок выше.
- Зенкуйте отверстия, тяните саморезы 4×40 с тыла, чтобы шляпки не цепляли инструмент.
МОДУЛЬ ЧЕРЕНКОВ (вид спереди)
+------------------------------------+
| | | | | | | | | | | | | | | | | | | верхняя планка (пазы держат черенок)
| | | | | | | | | | | | | | | | | | |
+--+--+--+--+--+--+--+--+--+--+--+--+
| U U U U U U U U | нижняя планка (U-образные пазы)
+------------------------------------+
| | | | | | ← черенки лопат/граблей в пазах

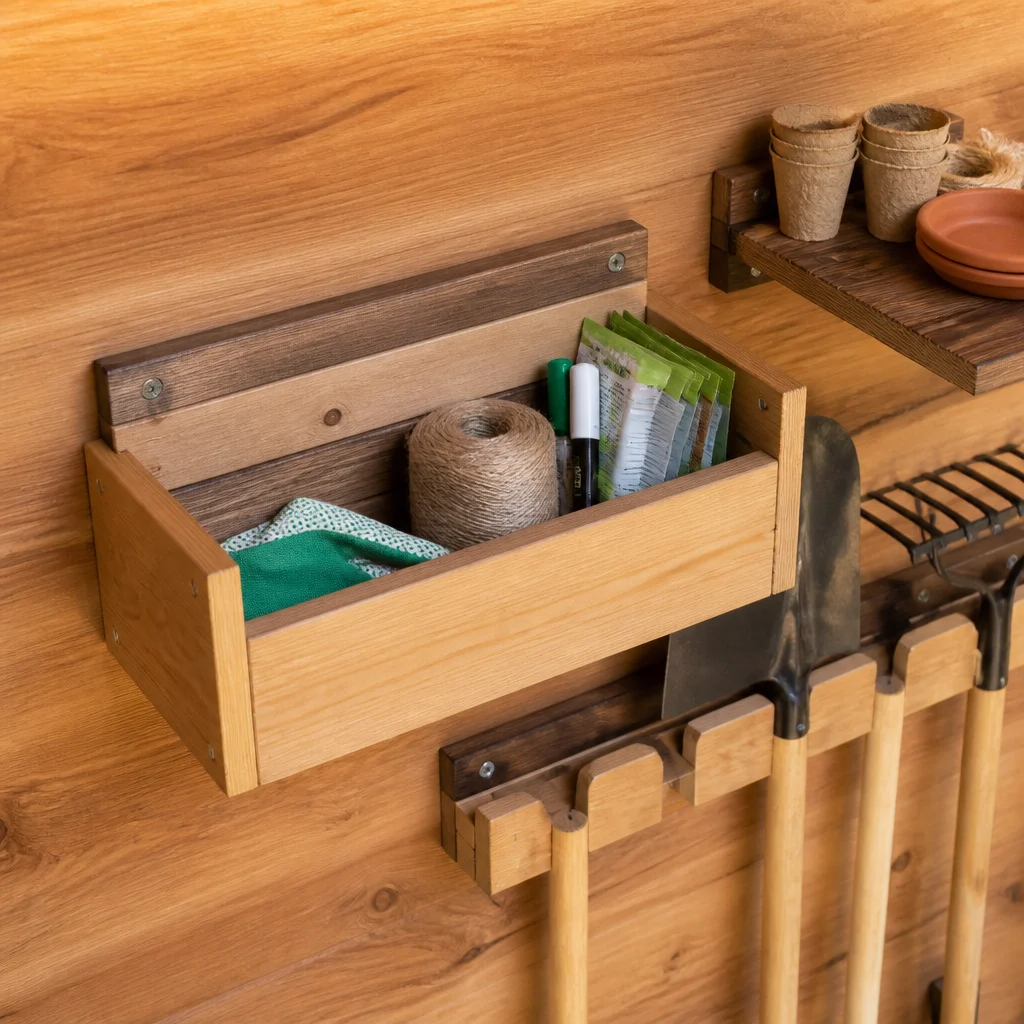

Этап 3. Модуль-ящик для мелочёвки и перчаток
- Соберите открытый короб: дно из фанеры, две боковины и передняя стенка 20×120 мм, соединение на саморезы 4×40 + мебельные уголки в углах.
- К задней стенке короба прикрутите ответную рейку со скосом.
- Можно разбить дно перегородкой на отсеки под семена, шпагат, маркеры.

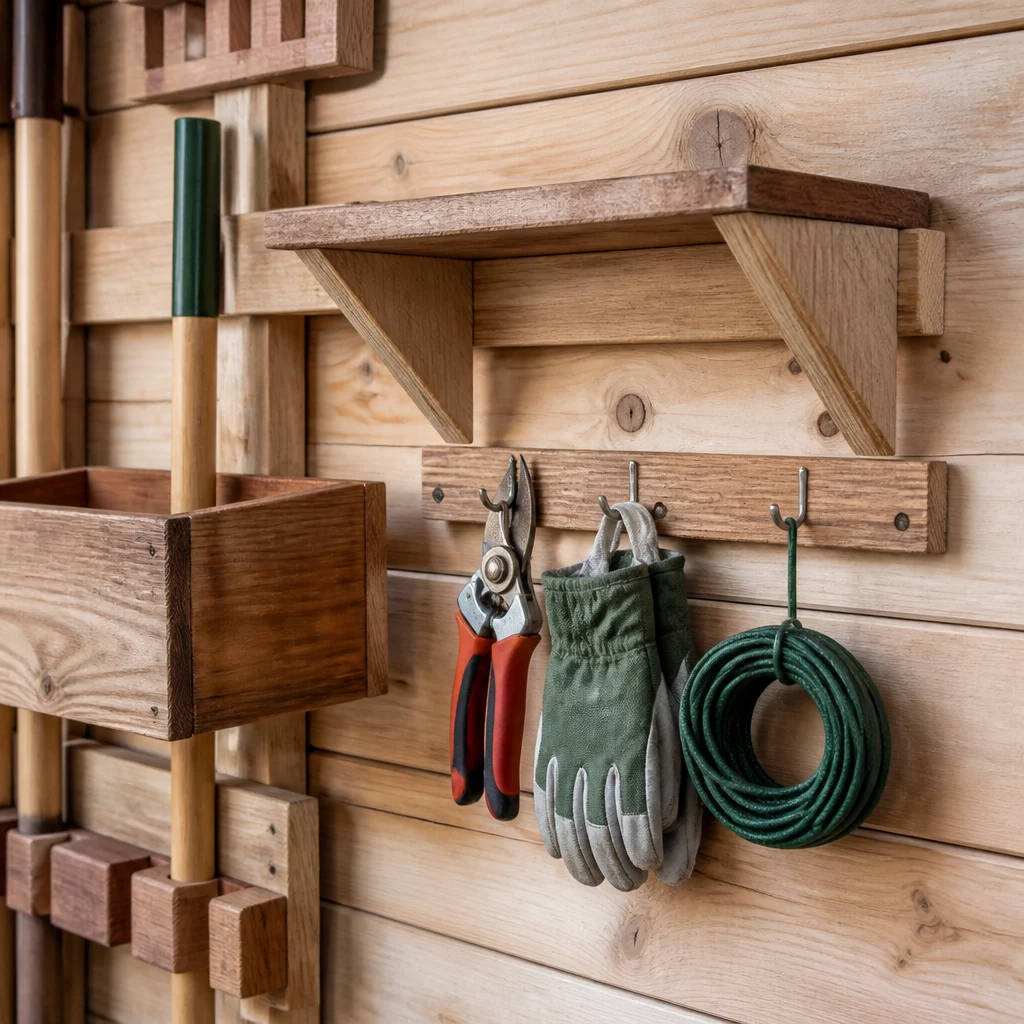

Этап 4. Модуль-полка и крючки
- Сделайте короткий кронштейн: задняя планка с рейкой-замком, две треугольные косынки из обрезков фанеры и полка сверху.
- На отдельную узкую планку накрутите крючки-саморезы под секатор, перчатки, моток шланга — это самый быстрый модуль.

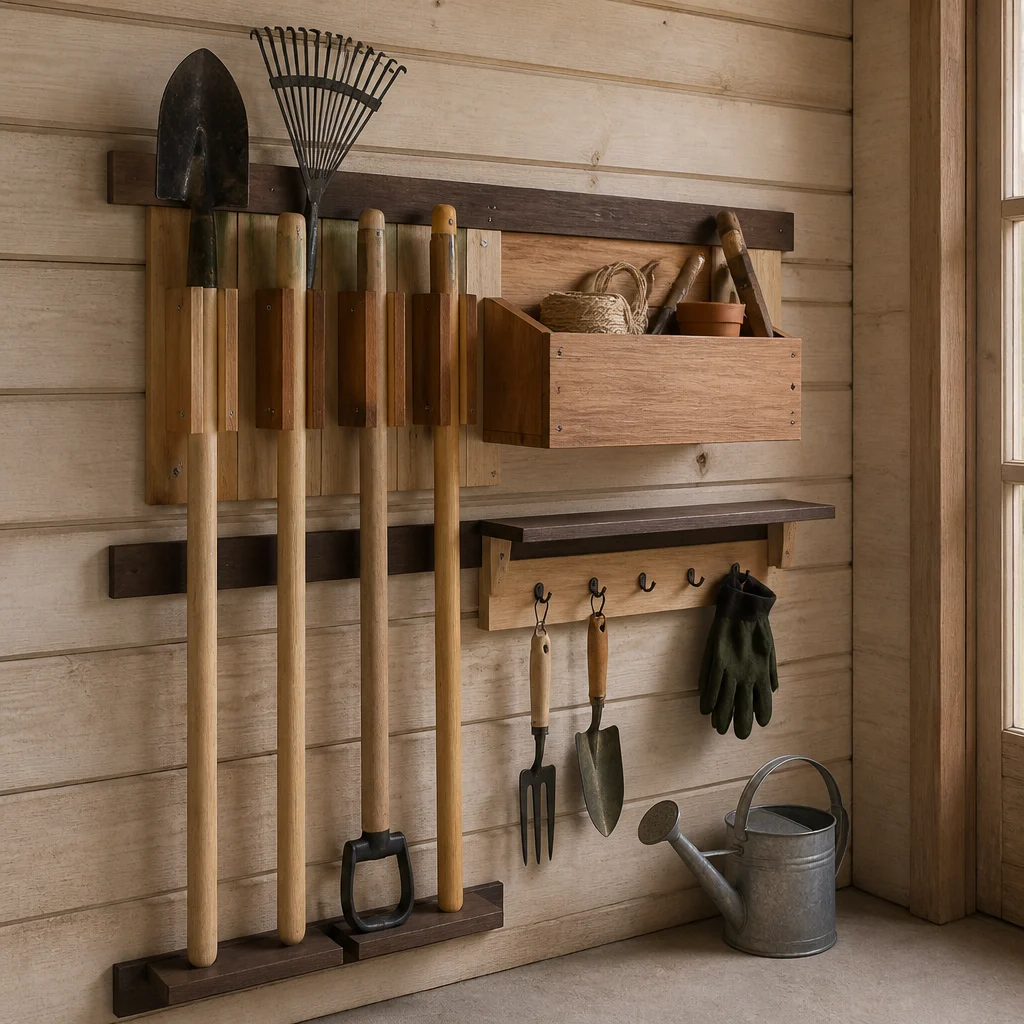

Этап 5. Финиш и навеска
- Скруглите все острые кромки, прошлифуйте от заусенцев.
- Пройдите детали пропиткой или фасадным маслом в два слоя — сарай редко бывает сухим круглый год, влагозащита обязательна.
- После высыхания навесьте модули на шину, распределив вес: тяжёлый ящик — на нижнюю рейку, лёгкие держатели — выше.

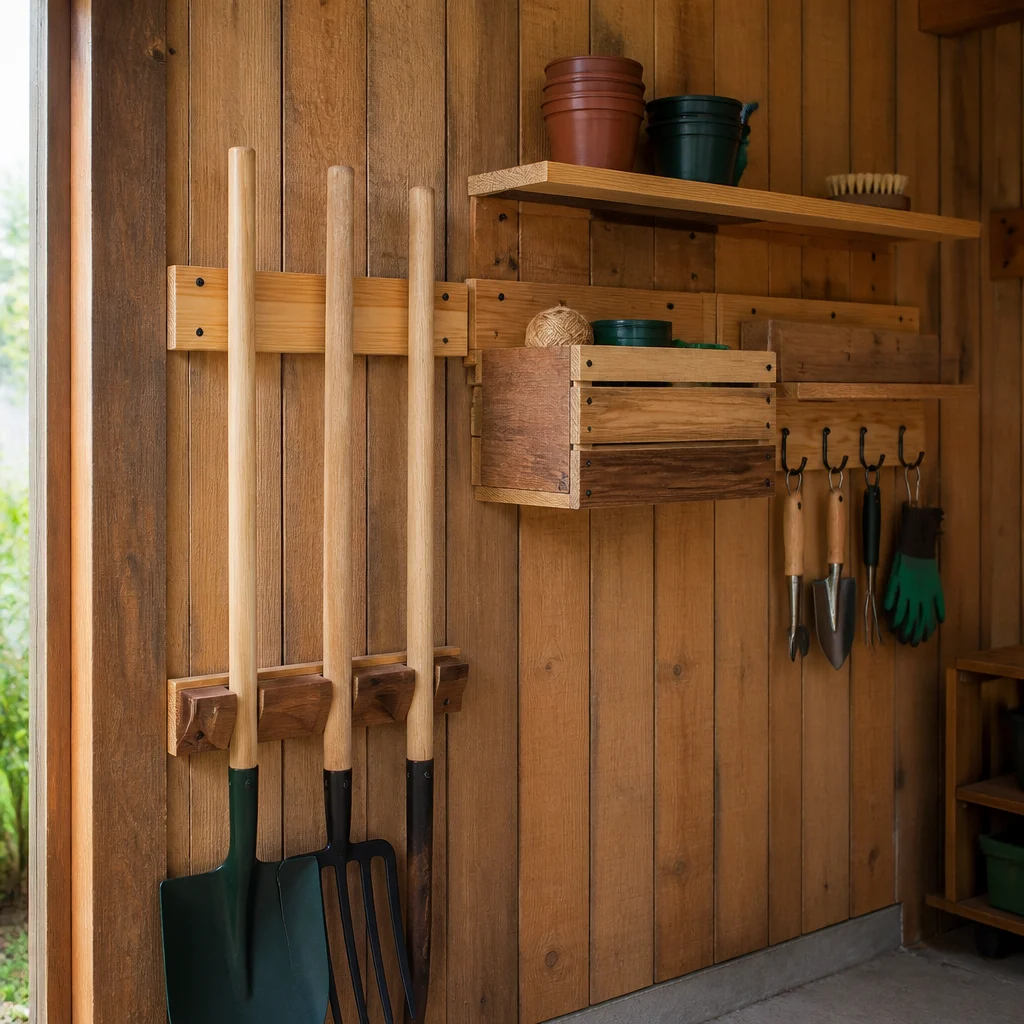

Как подогнать под свои обрезки
Если длинных досок мало, делайте заднюю стенку модуля из фанеры, а лицевые детали набирайте из коротких планок встык — на модульной системе разнотолщинность не видна, потому что каждый блок самостоятельный. Узкие обрезки идут на держатели и косынки, широкие — на полки. Главное правило одно: ширина ответной рейки модуля и угол скоса должны точно совпадать с несущими рейками на стене, иначе навеска не сядет. Сначала сделайте и проверьте один модуль, и только потом тиражируйте удачную геометрию замка на остальные.

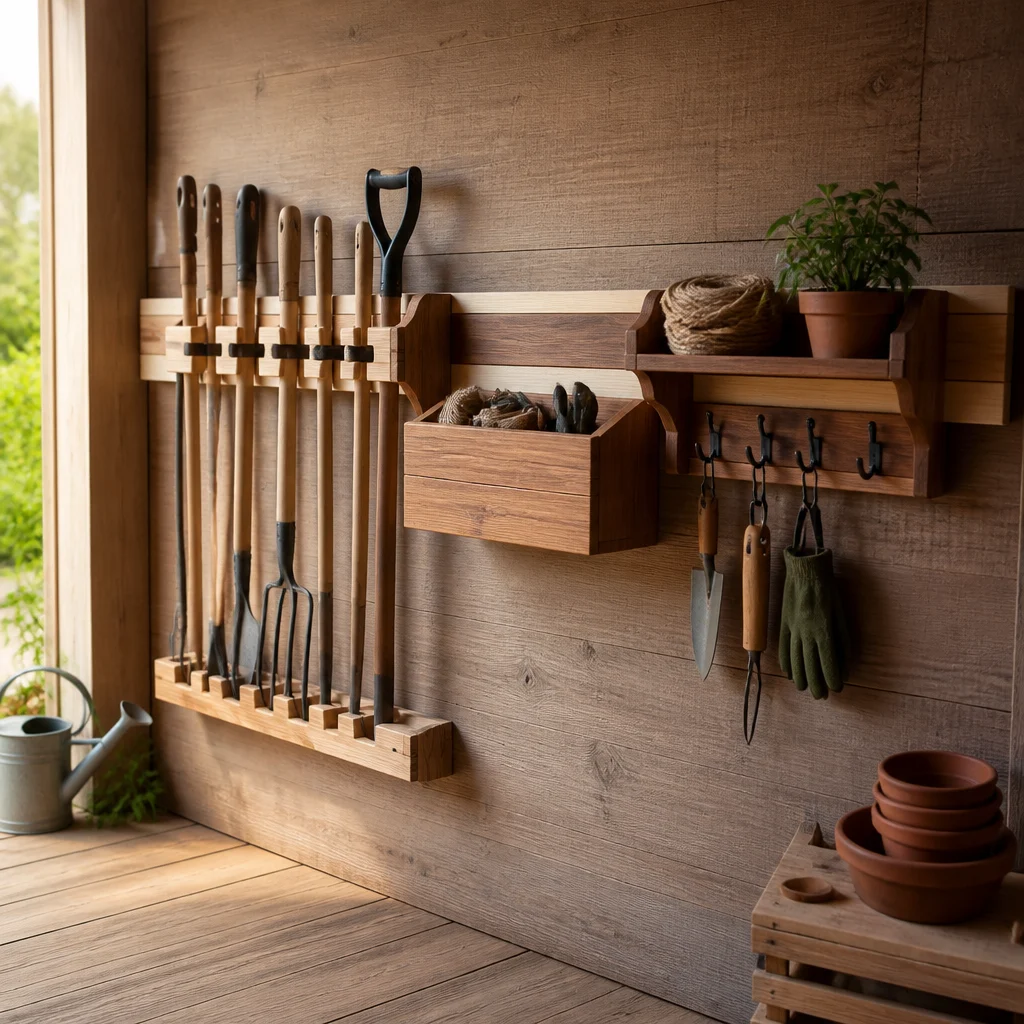

Идеи для развития
Со временем к шине легко добавить модуль с магнитной планкой под мелкий металлический инструмент, скрытый ящик с крышкой, держатель под рулон агроволокна или узкую вертикальную стойку под штыковые лопаты. Поскольку всё навешивается на одну несущую систему, сад и сарай можно перепланировать без единого нового отверстия в стене — переставили модули и получили новую раскладку под текущий сезон работ.
