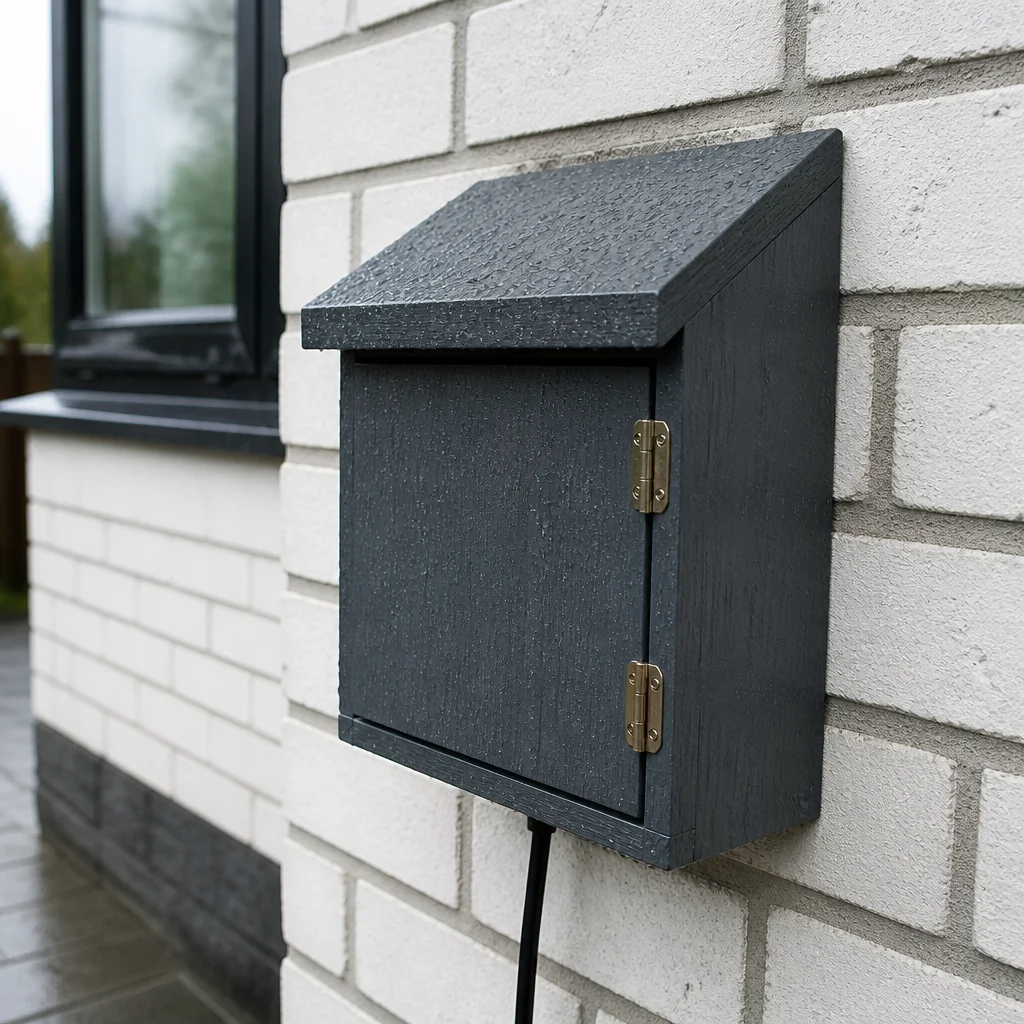

Даже самая надёжная уличная розетка со степенью защиты IP44 со временем страдает от прямых струй дождя или тающего снега, если ничем не прикрыта. Покупать фабричный бокс — просто, но скучно, а главное — он редко подходит по размерам, если розетка уже установлена и место вокруг неё ограничено. Я решил сделать короб сам: из того, что годами пылилось в мастерской — обрезков влагостойкой фанеры и пары старых дверных петель. Вся работа заняла не больше вечера, а результат радует глаз и держит непогоду уже второй сезон. Делюсь пошаговой инструкцией, чтобы вы могли повторить этот проект со своими остатками материалов.
Уровень сложности: средний. Потребуются базовые навыки работы с лобзиком и шуруповёртом; аккуратность при разметке и сборке важнее опыта.
Ориентировочное время: 4–5 часов (с учётом высыхания шпаклёвки и двух слоёв краски).

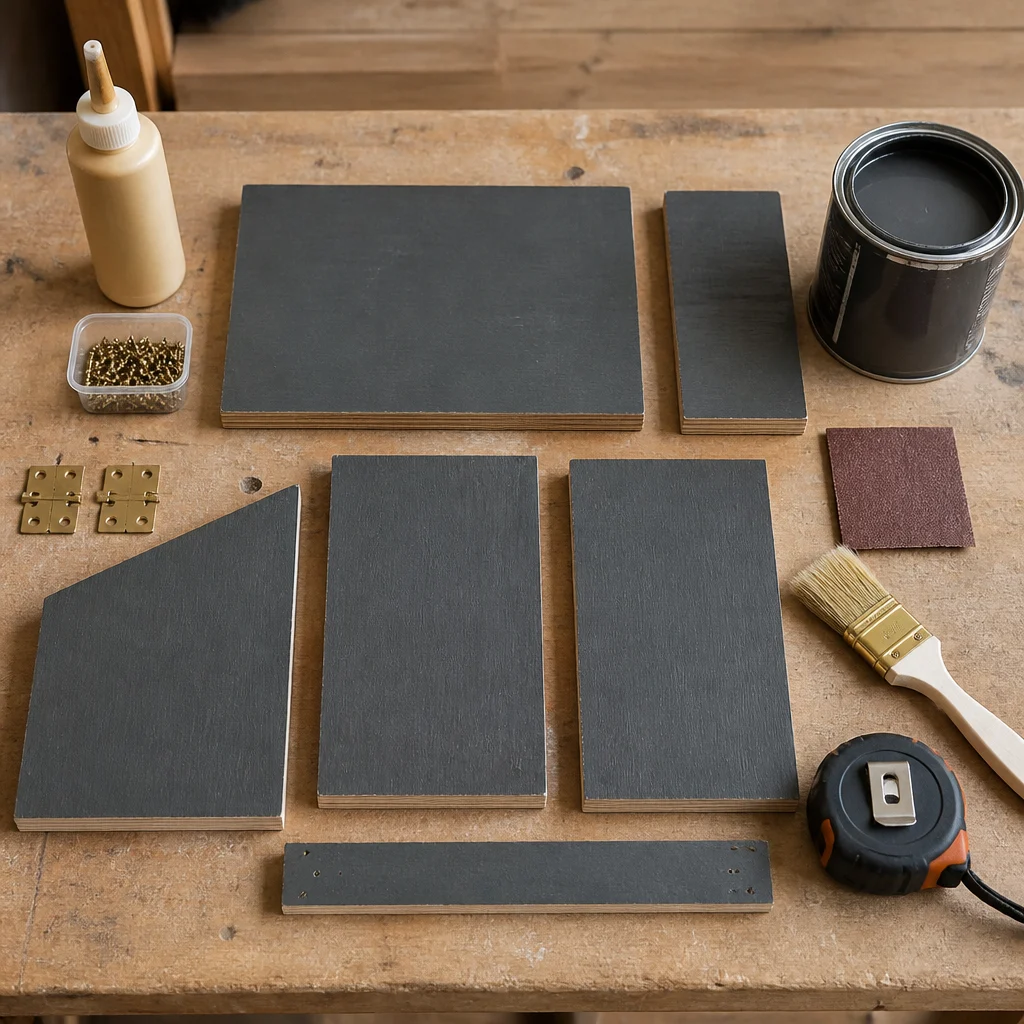

Материалы и инструменты
Почти все материалы найдутся среди остатков после отделки фасада или замены дверей. Главное — использовать именно влагостойкую фанеру: ФСФ или берёзовую ФК с маркировкой «для наружных работ», толщиной 12–15 мм. Тоньше — потеряет жёсткость, толще — будет громоздкой.
| Наименование | Кол-во / размер | Примечание |
|---|---|---|
| Влагостойкая фанера (12–15 мм) | ~0.3 м² (обрезки) | Без трещин и расслоений; достаточно 6 деталей по размерам ниже |
| Дверные петли (малые) | 2 шт. | Латунные или нержавеющие, без люфта; старые — предварительно очистить и смазать |
| Саморезы по дереву | ~20 шт. (3,0×25 мм) | С потайной головкой; для сборки и крепления петель |
| Клей ПВА влагостойкий (D3/D4) | 1 тюбик (50–100 г) | Усиливает соединения; можно заменить полиуретановым |
| Шпаклёвка по дереву для наружных работ | ~50 г | Для маскировки шляпок саморезов и стыков |
| Наждачная бумага | 2–3 листа (Р120–Р180) | |
| Краска или лак для наружных работ | 0,2–0,5 л | Атмосферостойкая, колерованная (фасадная акриловая или алкидная) |
| Дюбели и шурупы для стены | 4 шт. (6–8 мм) | Тип зависит от материала фасада |
| Кисть малярная (20–30 мм) | 1 шт. |
Инструменты: электролобзик с пилкой по дереву (или ножовка с мелким зубом), дрель-шуруповёрт, свёрла по дереву 2–3 мм (для направляющих отверстий), отвёртка или биты, струбцины (хотя бы одна), рулетка, карандаш, угольник, шлифовальная губка/брусок, нож или стамеска.
Пошаговая сборка
1. Размеры и деталировка короба
Прежде чем пилить, давайте представим конструкцию. Короб будет висеть на стене, закрывая собой существующую розетку. Задняя стенка — прямоугольник, на котором всё держится. Боковины задают глубину, а их верхний скос формирует наклон крыши: передний край ниже заднего на 20 мм — этого достаточно, чтобы капли скатывались наружу, а не затекали в щели. Дверца навешивается петлями на одну из боковин и открывается вбок. Провод от вставленной вилки выходит через щель между дверцей и дном — её можно оставить 5–8 мм или аккуратно выпилить полукруглую прорезь в нижнем торце дверцы.

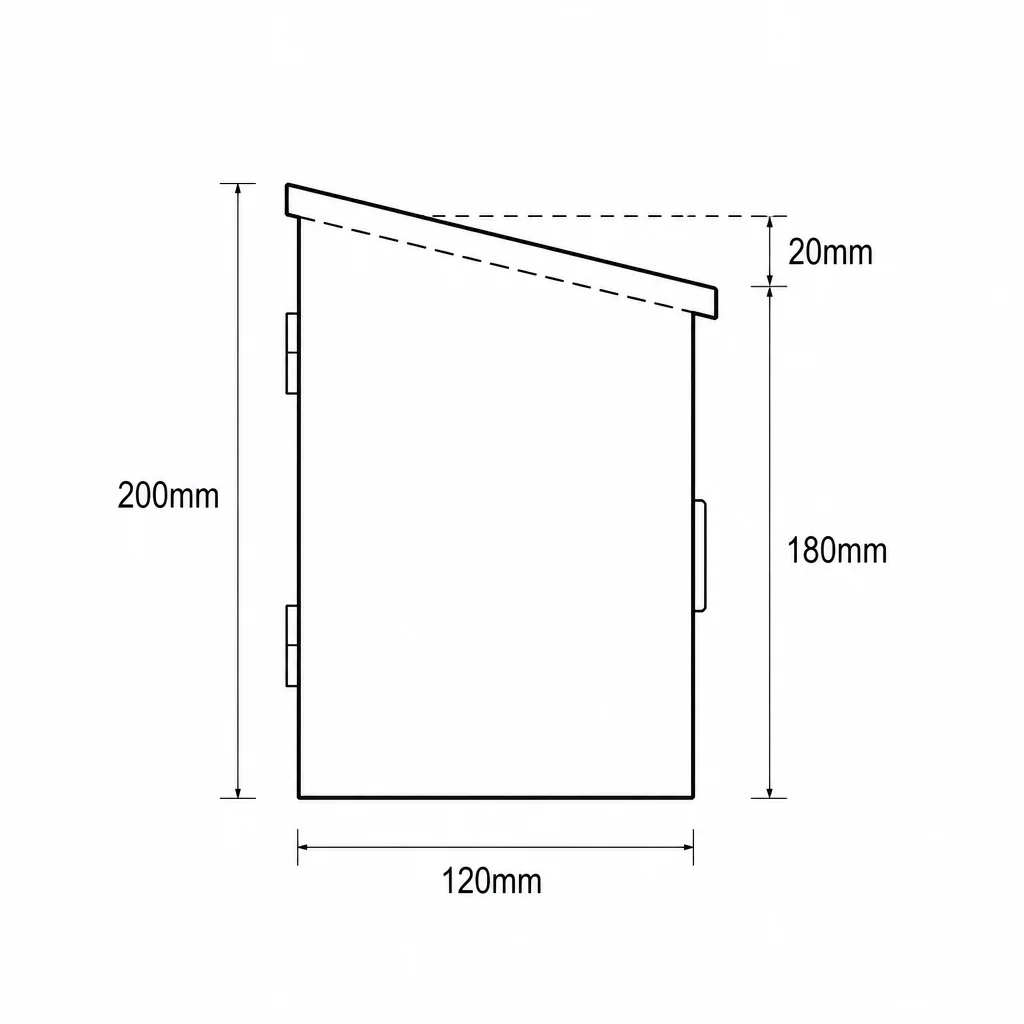

Схема кроя и наклон крышки
2. Разметка и выпиливание деталей
- На обрезках фанеры размечаем прямоугольники по приведённым размерам. Для трапеций боковин сначала чертим прямоугольник 200×120 мм, затем по переднему краю от верха откладываем 20 мм, соединяем с верхним задним углом — получаем линию скоса. Проверьте угольником прямые углы задней стенки и дна.

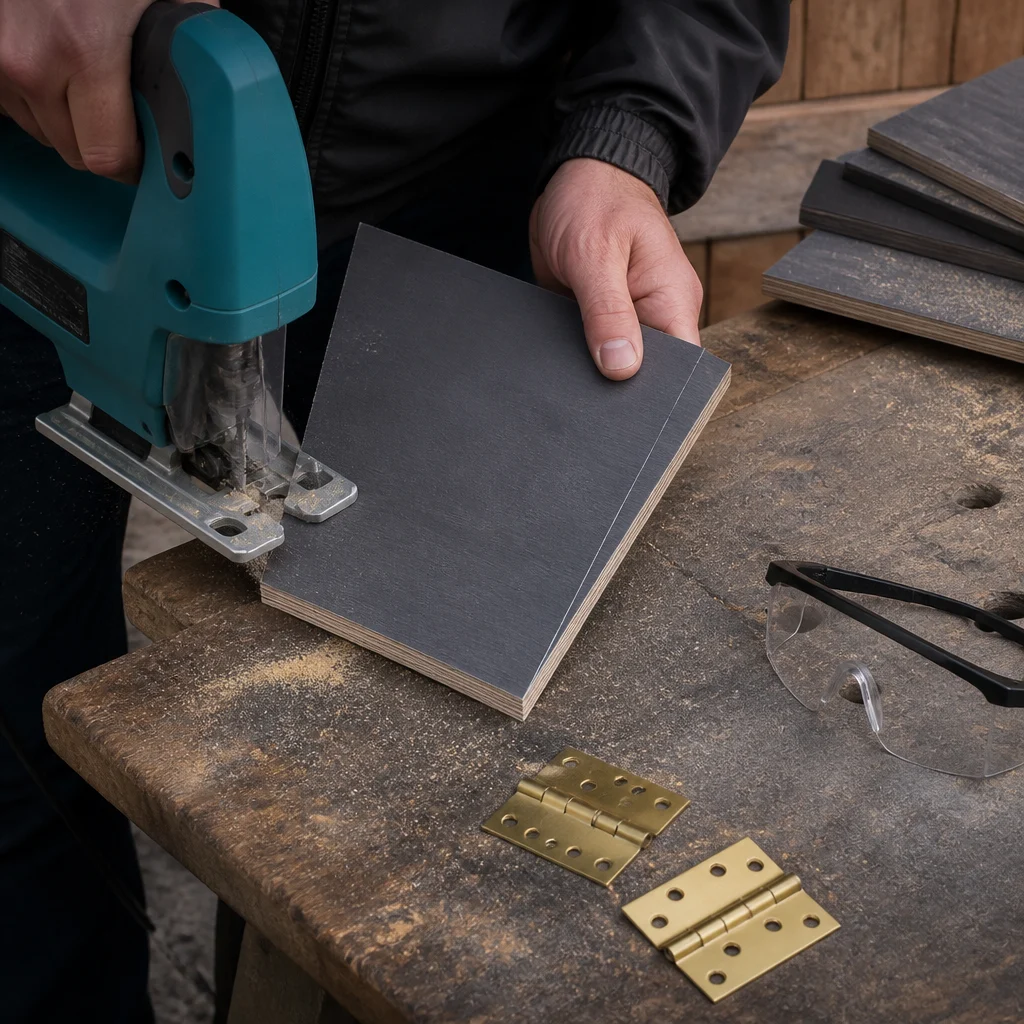

- Электролобзиком аккуратно выпиливаем все детали. Чтобы избежать сколов, можно подложить под фанеру обрезок пенопласта или вести пилку с лицевой стороны. Если пользуетесь ножовкой — зажмите заготовку струбциной и пилите под небольшим углом.
- Сразу обработайте кромки наждачной бумагой Р120–Р180 — снимите заусенцы и скруглите острые углы, чтобы краска потом легла ровнее.

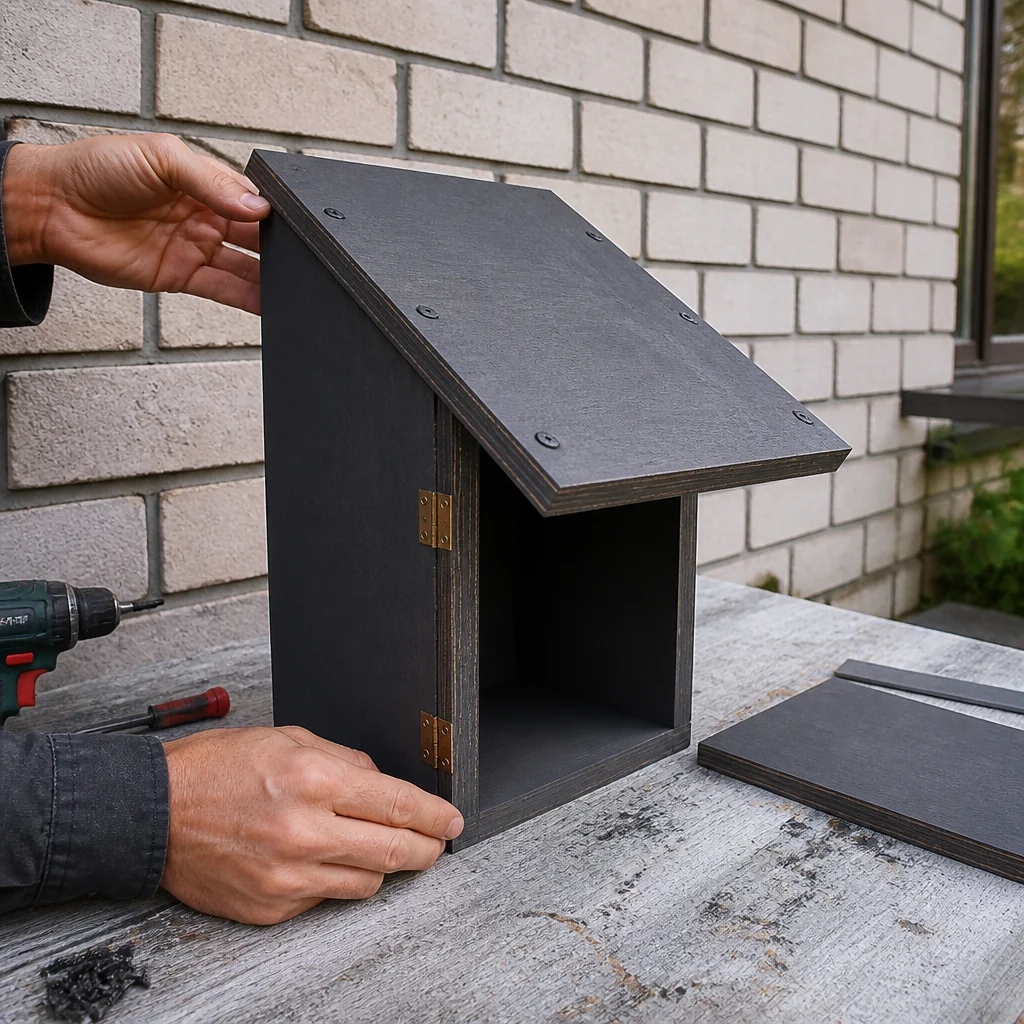

3. Сборка корпуса

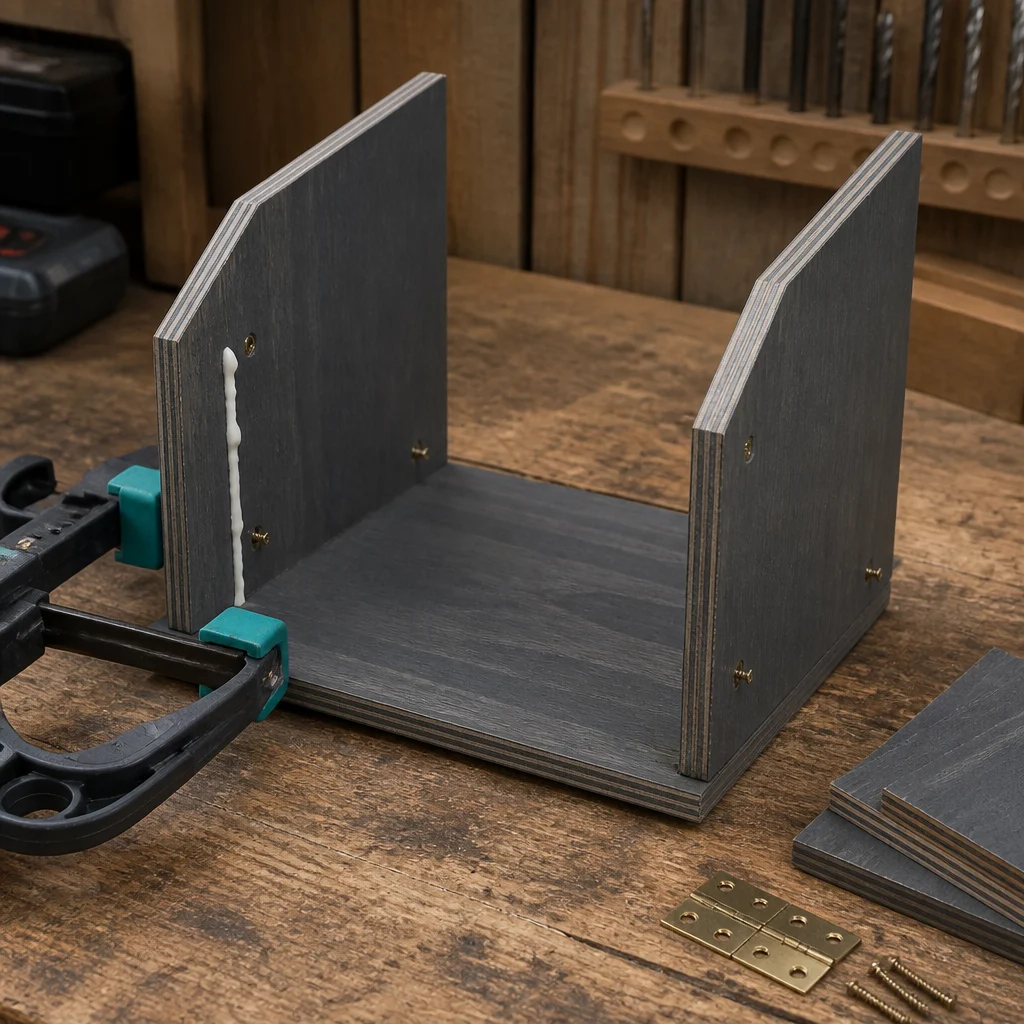

- Положите заднюю стенку на ровную поверхность. По бокам приставьте боковины (скошенной кромкой вверх) и отметьте места под саморезы. Я обычно ставлю по два самореза на каждую боковину: один ближе к верху, другой — к низу.
- Струбциной зафиксируйте одну боковину, тонким сверлом (2–3 мм) сделайте направляющие отверстия сквозь заднюю стенку в торец боковины — это предотвратит растрескивание фанеры. Промажьте торец боковины водостойким клеем, прижмите, вкрутите саморезы 3×25 мм. Повторите со второй боковиной.
- Если решили ставить дно — его монтируют аналогично: между боковинами заподлицо с их нижним краем или чуть выше, оставляя прорезь для провода. Клей + два самореза через заднюю стенку и два через боковины.
- Примерьте крышку: она должна лечь на скосы боковин и выступать вперёд и в стороны на 5–10 мм для защиты от дождя. Просверлите отверстия и закрепите крышку сверху саморезами в каждую боковину (по 2 шт.). Шляпки утопите заподлицо — позже зашпаклюете.
4. Установка дверцы и петель
- Дверца по высоте должна перекрывать проём на 5–10 мм снизу и сверху; по ширине — с нахлёстом на боковину, на которую будут крепиться петли, и небольшим зазором с противоположной стороны (2–3 мм). Приложите её к коробу и отметьте карандашом границы.

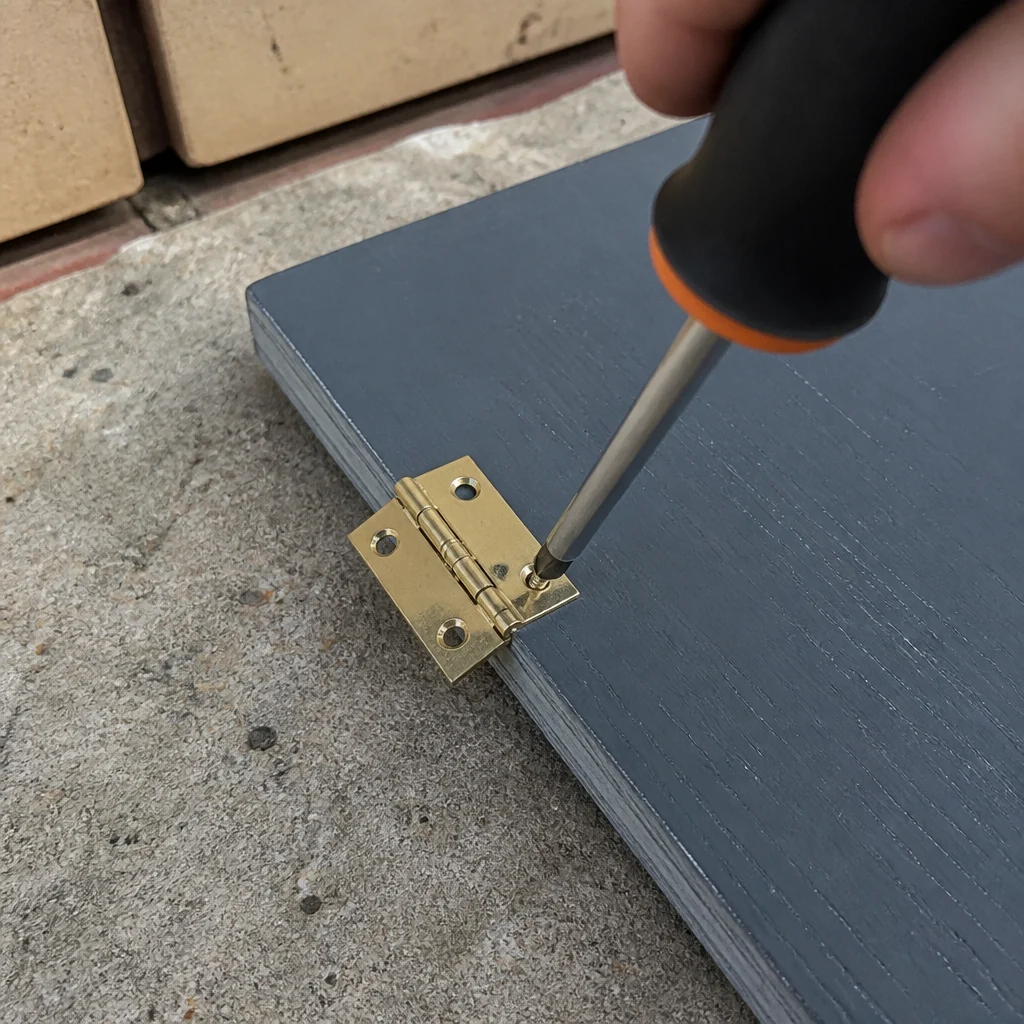

- Прикрутите петли к дверце на расстоянии 30–40 мм от верхнего и нижнего краёв. Если петли старые, предварительно смажьте их маслом и убедитесь, что они легко вращаются.
- Приложите дверцу с петлями к боковине короба, выровняйте. Отметьте и просверлите тонкие отверстия в боковине, закрепите саморезами. Проверьте плавность открывания: дверца не должна цепляться за крышку или стену. При необходимости подрегулируйте положение петель.

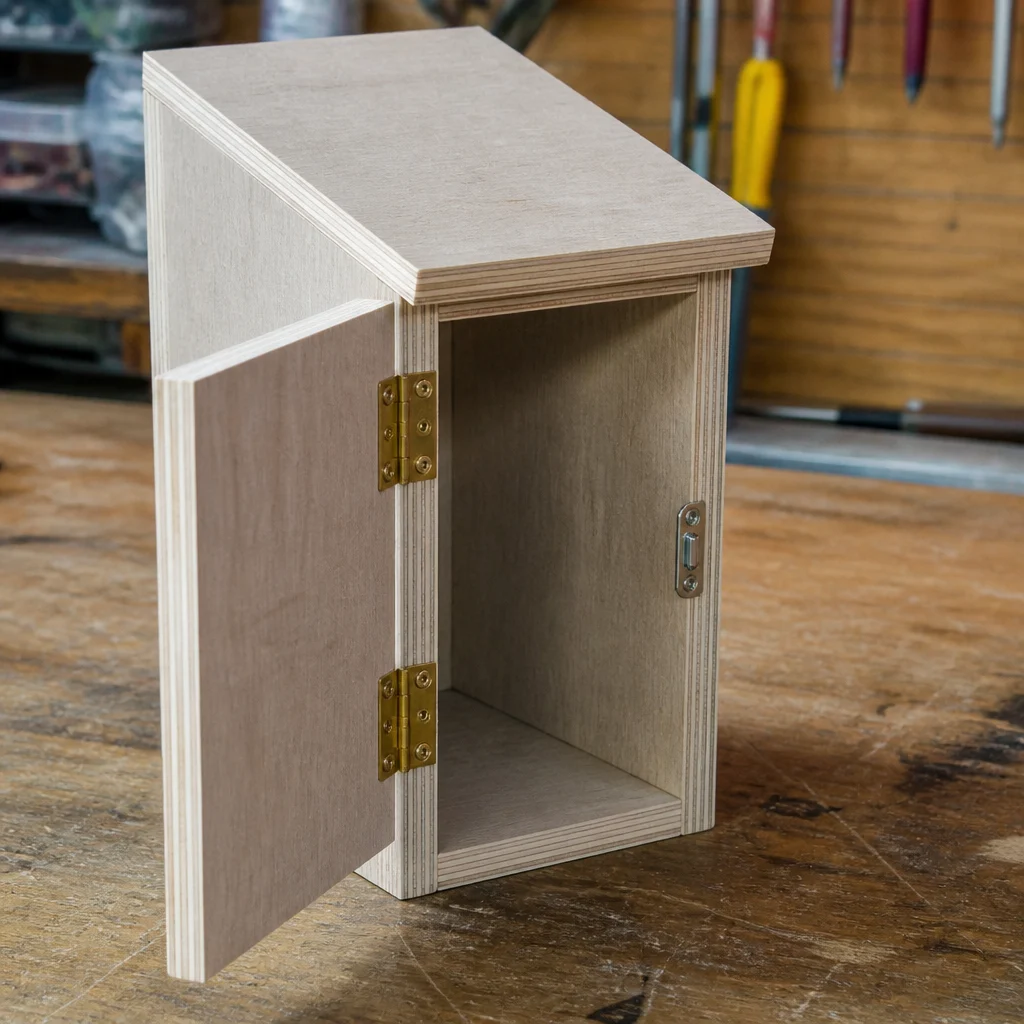

- Чтобы дверца не болталась, я поставил простой мебельный магнит-защёлку (маленький, на клей и один шуруп) в верхнем углу противоположной стороны. Можно обойтись тугим ходом петель или добавить поворотную задвижку из обрезка жести.
5. Финишная обработка и покраска
- Все утопленные головки саморезов, стыки и мелкие дефекты заполните шпаклёвкой по дереву. Дайте высохнуть 30–60 минут и зачистите наждачкой Р180. Особое внимание — торцам фанеры: они должны быть гладкими и без сколов.

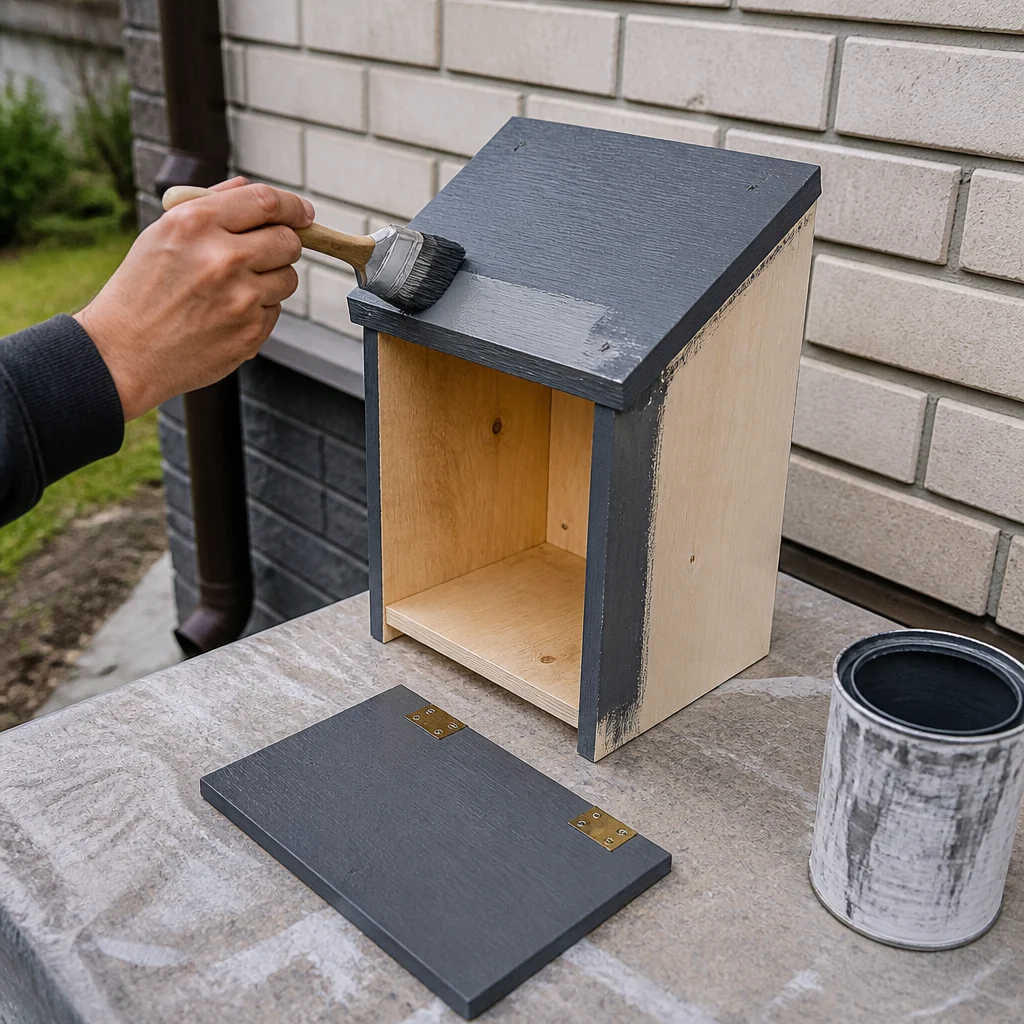

- Удалите пыль влажной тряпкой. Открутите дверцу (можно оставить на одной петле, чтобы не разъединять) — так удобнее красить. Нанесите первый слой краски или лака кистью, стараясь не оставлять потёков. Сушите по инструкции на банке (обычно 2–4 часа для акриловой).
- После высыхания слегка пройдитесь наждачкой Р180–Р240, снимите поднявшийся ворс. Нанесите второй слой. Для лучшей защиты от влаги я рекомендую покрыть и внутренние поверхности короба — хотя бы одним слоем, особенно торцы.
- Когда краска полностью высохнет, соберите дверцу обратно. Убедитесь, что ничего не прилипло и не мешает открыванию.
Монтаж на фасаде

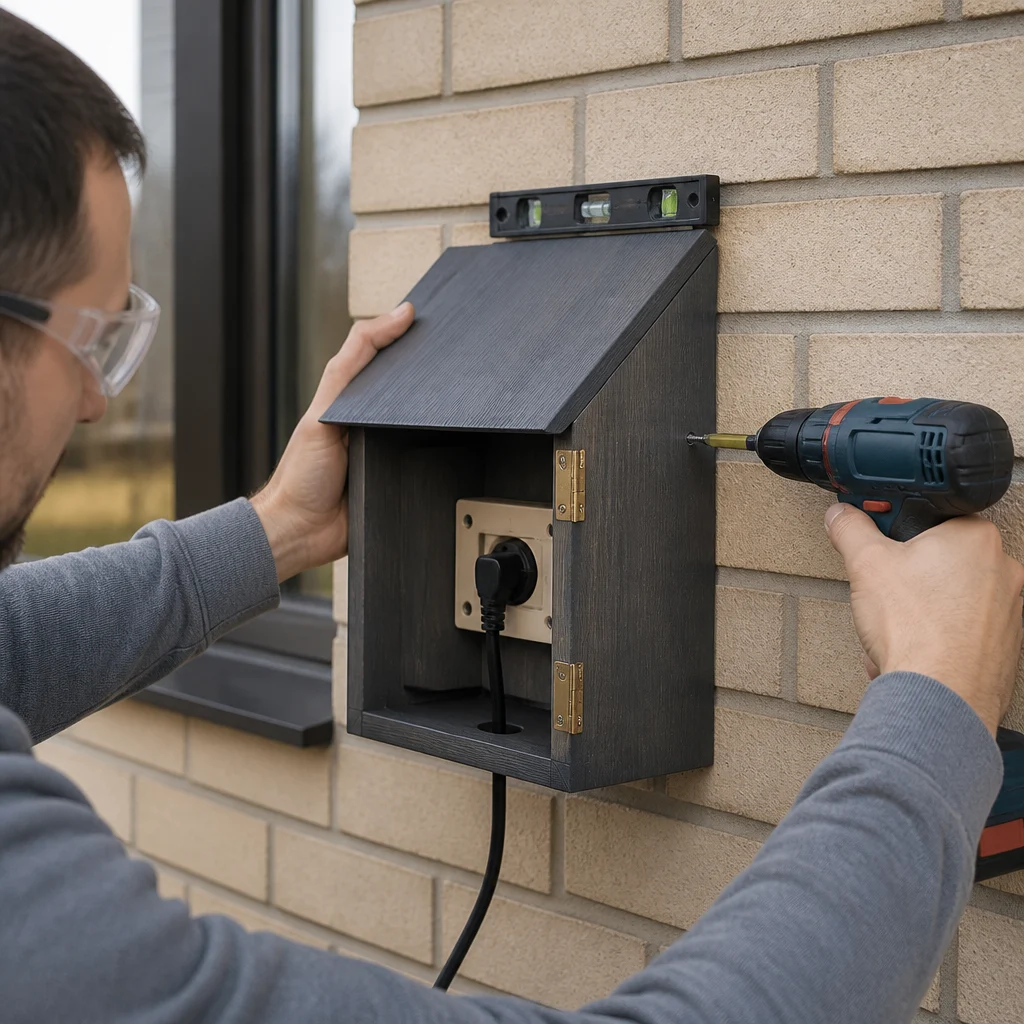

- Определите место на стене вокруг существующей розетки. Короб должен закрывать её полностью, с запасом. Приложите короб без дверцы, выровняйте по уровню и отметьте карандашом отверстия для дюбелей на задней стенке (я обычно сверлю четыре отверстия: по углам).
- Просверлите стену перфоратором или ударной дрелью, вставьте дюбели. Рекомендую использовать дюбели с буртиком и нержавеющие шурупы с шестигранной головкой (TORX) — они меньше ржавеют.
- Если стена неровная, можно подложить под заднюю стенку прокладки из обрезков фанеры, обработанные антисептиком, или сантехнический герметик по периметру — это дополнительно защитит от затекания влаги за короб.
- Закрепите короб на стене. Ещё раз проверьте уровнем. Навесьте дверцу. Оцените, как выходит провод: если вставляете вилку в розетку, кабель должен свободно выходить снизу, не перегибаясь. При необходимости расширьте нижнюю прорезь.
Защита от дождя: что работает

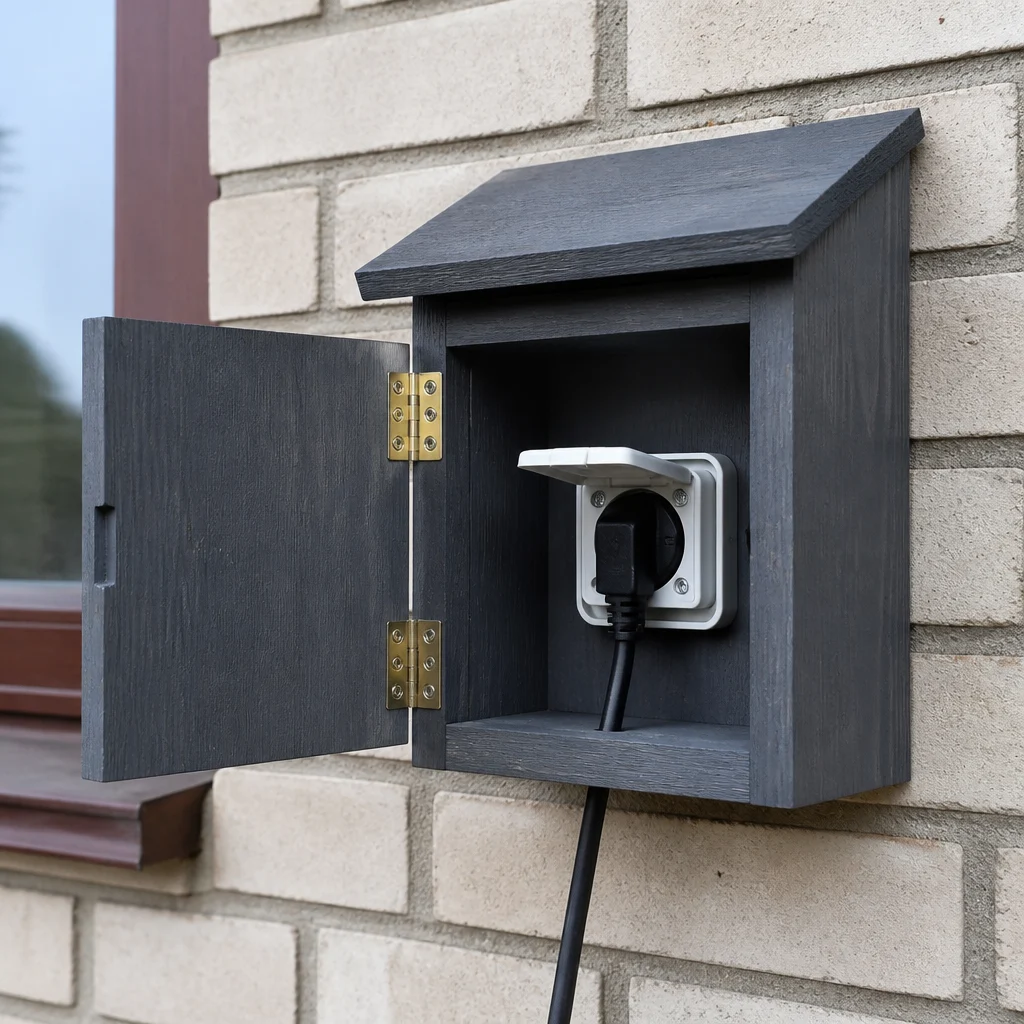

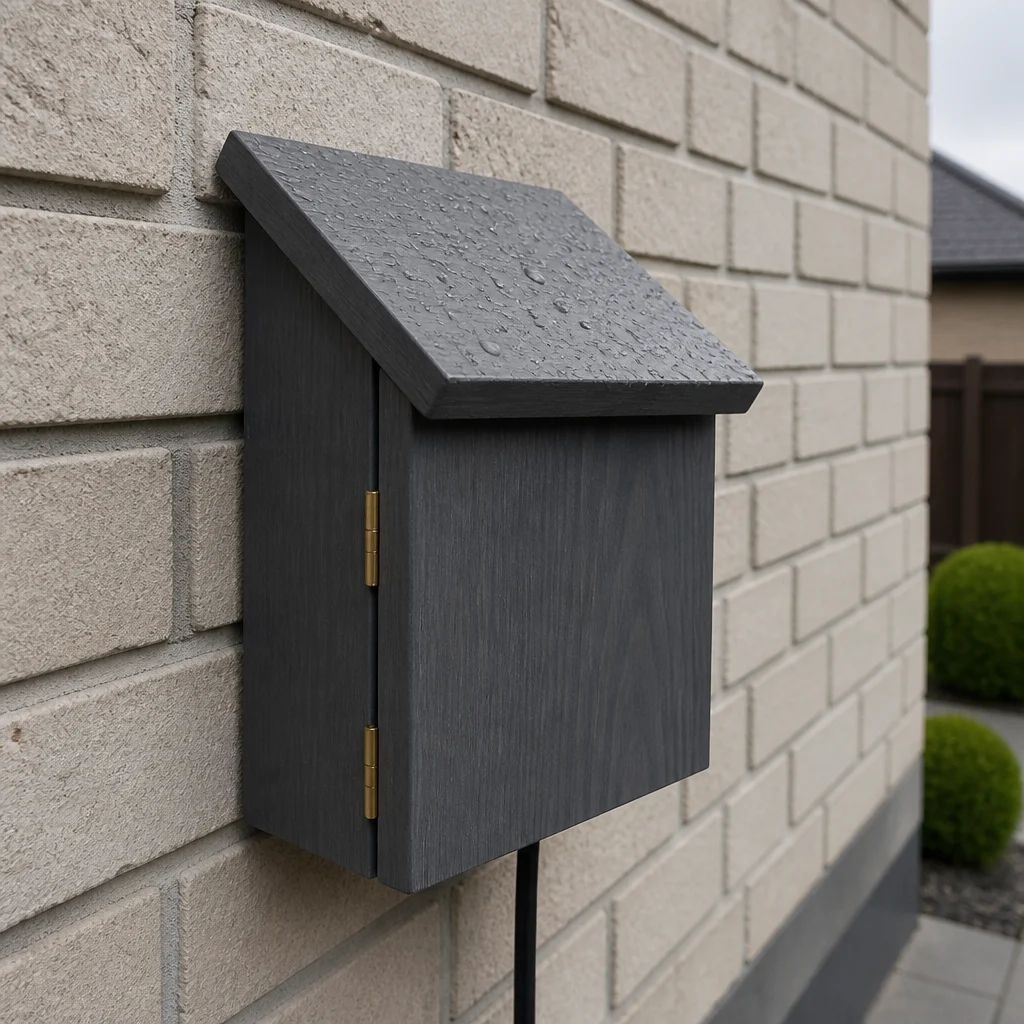

Наклонная крышка — главный элемент гидрозащиты. Вода не задерживается на плоскости, а скатывается на землю. Свесы по бокам и спереди отводят капли от вертикальных стыков. Все открытые торцы фанеры прокрашены минимум дважды — именно они впитывают влагу в первую очередь. Петли я регулярно смазываю, и за два года на них не появилось ржавчины. Если вы живёте в регионе с сильными ветрами и косыми дождями, можно добавить по периметру задней стенки самоклеящийся уплотнитель для окон — он создаст мягкое прилегание к стене без жёсткого крепления герметиком.
По желанию, перед покраской вы можете придать коробу индивидуальный облик: обжечь фанеру газовой горелкой и покрыть матовым лаком в стиле рустик, нанести трафаретный рисунок или просто выкрасить в цвет фасада. Такой аксессуар смотрится гораздо душевнее пластиковых боксов и становится частью дизайна, а не просто утилитарной деталью.
